测点最小值与区域最小壁厚
测点最小值，就是区域最小壁厚吗？
记录表里的最小值，先看它来自哪里
检验员在一段管道的五个标记位置测厚，读数都是10.0 mm。填表时，他准备把“最小壁厚”写成10.0 mm。这个数字是五个有效读数的最小值，但能否说明所检查区域再没有更薄的位置，还取决于测点之间查过什么。
超声测厚是利用声波在材料中的传播时间换算厚度。探头放在某个位置，取得的是该测量条件下的局部信息。把探头移开以后，未经过的位置不会自动变成已检查位置；记录点多，也要看这些点分布在哪里。
先看一个简化例子：沿管壁的一条测线取0、25、50、75、100 mm五个位置，每点厚度都是10 mm；在62 mm附近有一处局部减薄，最低6 mm。只保留五个点的数字，表格完全看不出点间这处薄区。

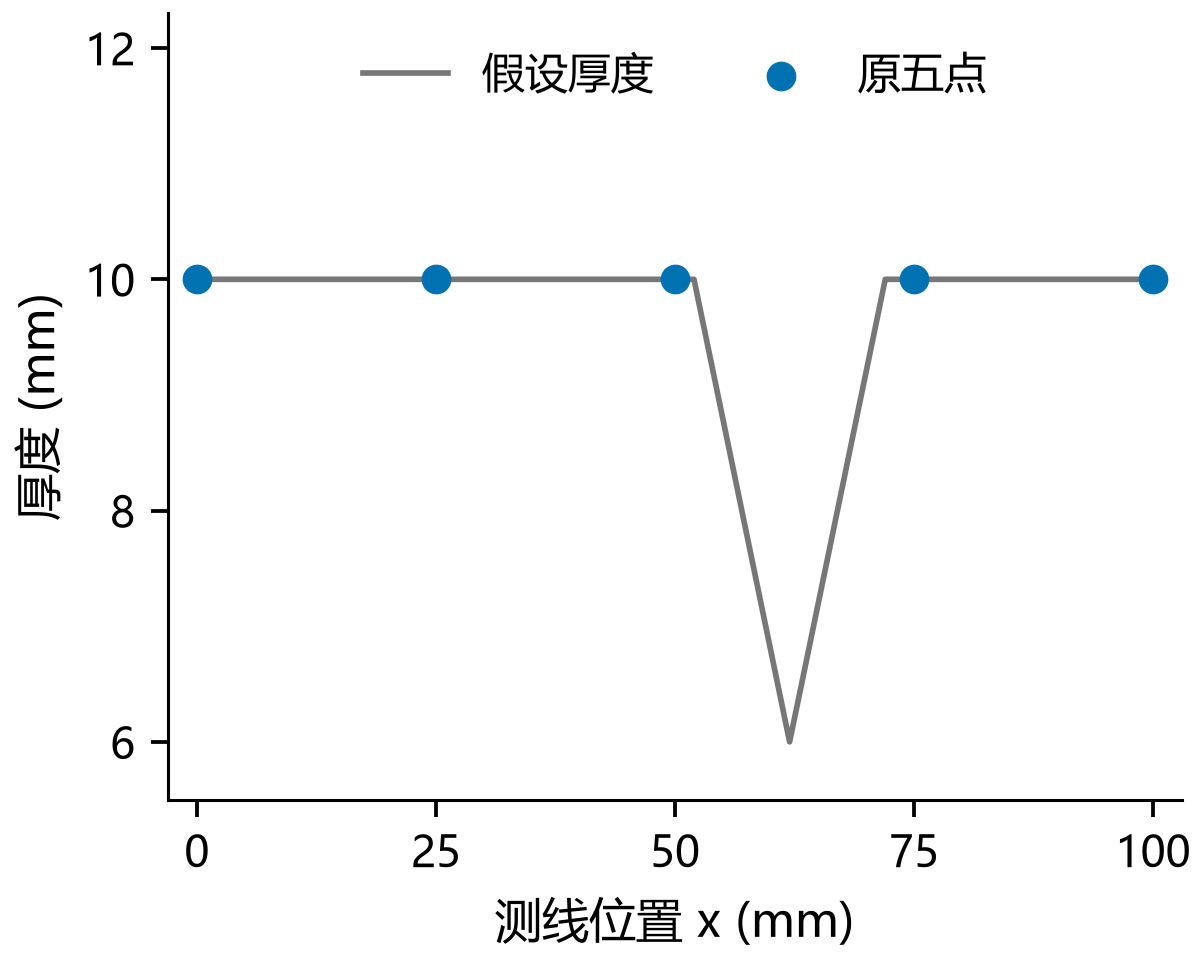

图1 相同的五个测点，可以漏掉点间薄处。灰线为假设厚度分布，蓝点为x=0、25、50、75、100 mm五处理想点采样。薄处位于x=62 mm，最小6 mm；这五个点均为10 mm。曲线只是空间采样教学模型，不模拟超声声束或实际检出能力。
“已测点中的最小有效厚度”说明这些点的结果；“给定区域内寻找最小壁厚”还要求核查扫查范围、方法与实际覆盖。两者不能仅靠修改表头互相替代。
为什么加了测点，仍要问加在哪里
在刚才五个位置各重复十次，可以得到五十个读数。重复测量有助于检查读数稳定性，却没有增加新的空间位置。若薄处一直位于两点之间，再多的同点重复也没有直接检查到它。
若在55、60、62、65、70 mm补充测量，本例才会接近并命中薄处。这里已经知道模型的最低点在哪，现场却没有这张预先给出的答案图。检验员需要根据腐蚀特征和检测目的，决定在哪里展开扫查、发现异常后怎样扩展范围。

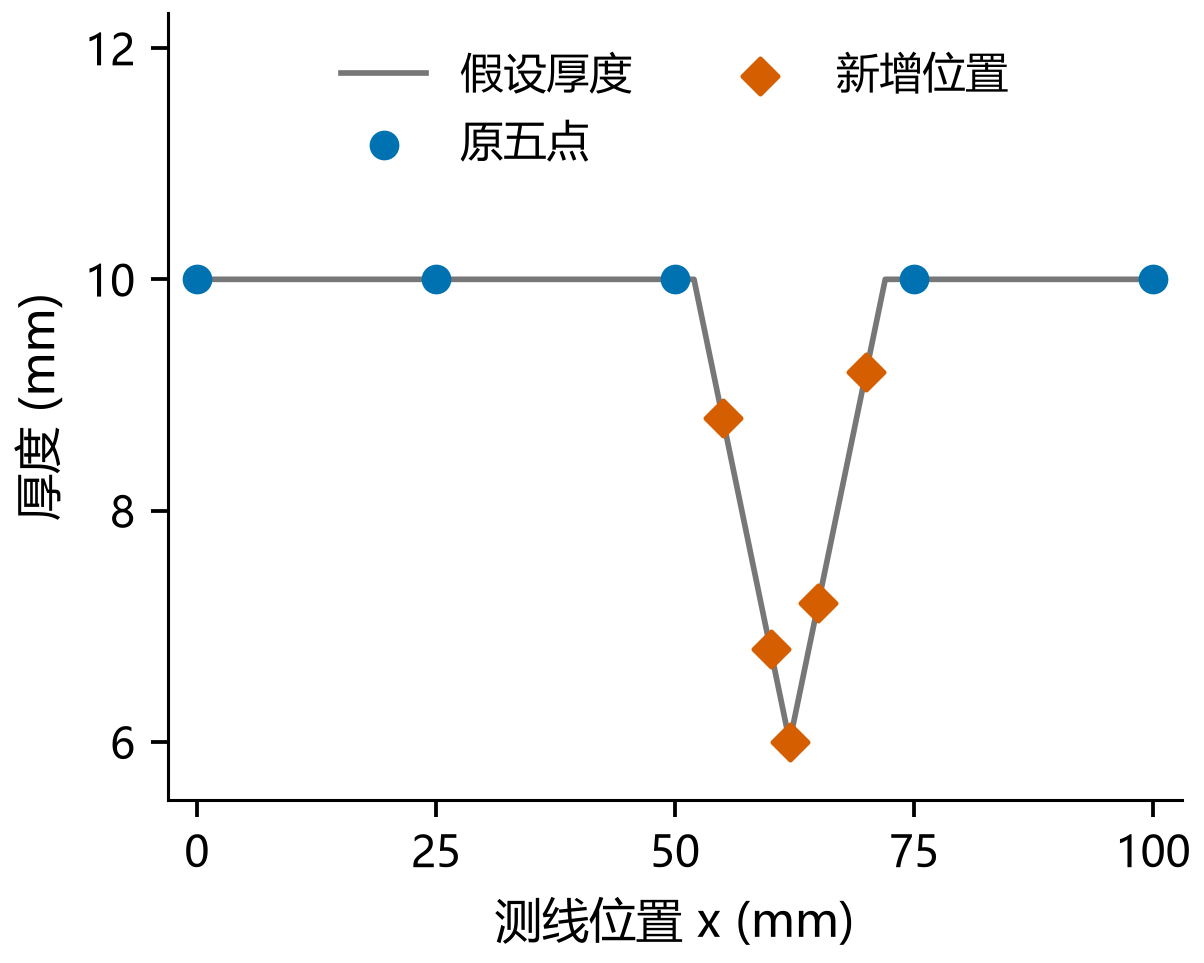

图2 加点位置影响能否接近薄处。在图1同一假设分布上，蓝点为原五点，橙点为新增的55、60、62、65、70 mm位置。新增采样命中6 mm最低点，是已知模型的结果；实际位置未知，须按检测目的设计扫查，不能照抄本例坐标。
点数相同，也可能因起点不同而得到不同结果。图3保持相同间距，只移动起始位置：有的采样位置经过薄区，有的从两侧跳过。因此，“测了多少点”不能单独说明这些点是否足以回答本次检验问题。
本文曲线和热图均为明确给定的厚度分布，用理想点采样解释位置差异，没有模拟探头尺寸、声束、耦合、底面形状和回波识别。实际超声测厚是否能测准薄处，还要核仪器、探头及检测工艺的适用性。
标准为什么把最小壁厚与扫查联系起来
NB/T 47013.3—2023《承压设备无损检测 第3部分：超声检测》第8.3.2.2条规定，当需要在给定区域内测出最小壁厚时，一般应使用超声检测仪进行扫查。条文把检测目的、给定区域和方法联系在一起。[S1]
同节第8.3.2.1条指出，均匀腐蚀一般可使用数字式测厚仪；表面腐蚀严重或表面涂层较厚时，应使用超声检测仪。第8.3.2.3条对点蚀等非均匀腐蚀，一般也要求使用超声检测仪测厚。选择依据包括腐蚀形态和表面条件。[S1]

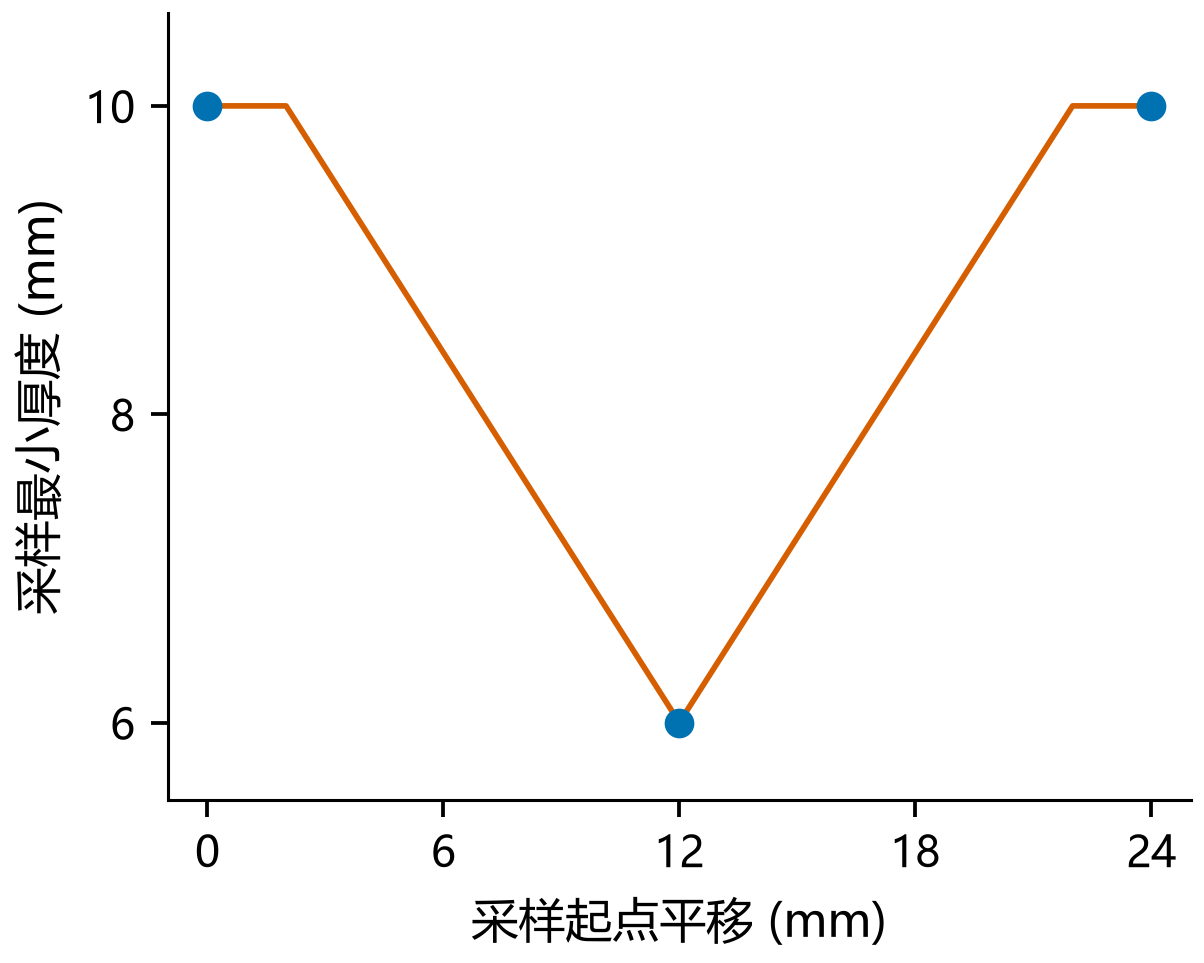

图3 相同间距，采样起点不同会得到不同最小值。保持25 mm间距，让采样起点在0至24 mm之间平移，取0至100 mm内各采样值的最小值，各组含4至5点。曲线来自图1模型，只比较空间位置，不是漏检概率或仪器性能曲线。
扫查是按确定路线移动探头并观察、记录相应信号。它增加了寻找局部薄处的机会，但“扫查过”本身仍不是完整证据。应能说明扫查到哪里、是否存在不可达区域，以及疑似小读数如何确认为有效厚度。
条文没有在这里给出适用于所有设备的统一点距。检验员不能把本例的25 mm写成标准要求，也不能用同一个网格应付所有腐蚀形态。具体范围、路径和间距应落实在适用检验要求与检测工艺中，并与仪器探头能力相配合。
一条测线的最低点，也有范围
管壁表面不是只有一个方向。沿轴向扫了一条线，可能仍绕过周向另一位置的局部薄区。图4给出一个二维厚度分布：薄区在区域右上部，而蓝色路径位于下方。沿蓝线取得连续有效数据，也没有穿过图中的薄区。
因此，测线位置要和实际部位对应。对管道可记录轴向基准距离和周向方位；对容器可使用已约定的基准、方向与坐标。坐标体系应足够明确，让另一位检验员能在现场找回该位置，而不只是知道一个点号。

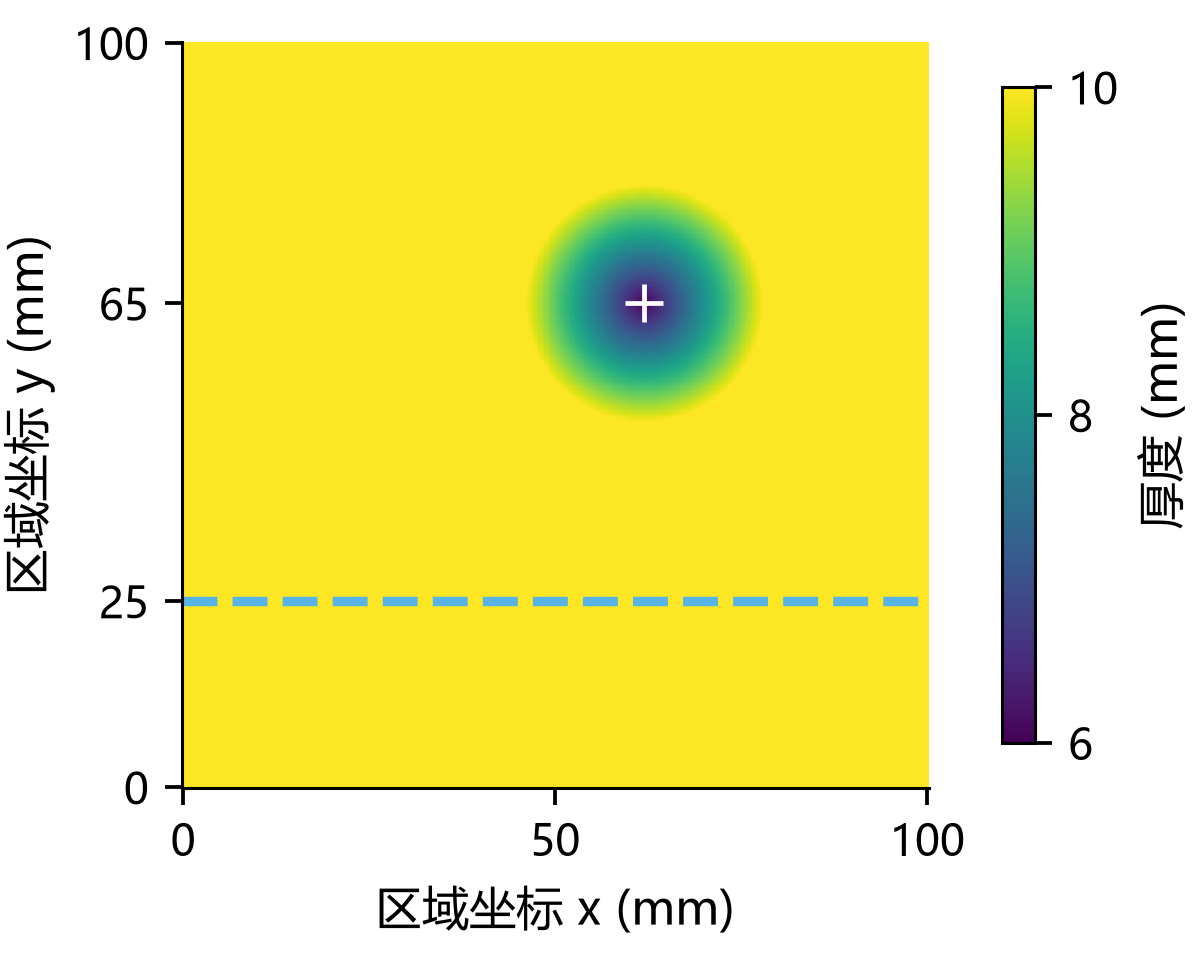

图4 只沿一条线采样，仍可能绕过二维薄区。假设100×100 mm区域内，圆形薄区中心为(62,65) mm，中心厚度6 mm，远处10 mm；蓝虚线y=25 mm不经过薄区。颜色表示模型厚度，线只表示采样路径，不代表实际声束宽度或合格扫查间距。
第8.3.3.1条要求根据仪器类型、工件厚度、表面状况等选择探头。探头外壳覆盖到的面积，也不能直接当成获得可靠厚度信息的面积。局部腐蚀形状及回波条件不同，能否识别、测准最低处仍需具体核查。[S1]
遇到支承、保温或结构遮挡，记录中应写明未检查区域及原因，按适用要求处理。将这些区域涂成与已扫查区域相同的颜色，会让后续评价人员误以为证据已经覆盖；空白保留在图上，才方便安排补充检查。
把最小值和它的证据一起交给评价人员
发现较小读数后，先确认它是否来自有效的厚度测量，再围绕相应位置核实变化范围。读数小可能提示真实减薄，也可能受耦合、表面或回波识别影响。不能因数值偏小就删除，也不能不经核实就把它认定为真实最薄处。
第8.3.1条明确，在用承压设备厚度超声测量应符合第7章规定。本篇只讨论位置和覆盖；测量前的仪器调整、测量中的复核以及影响精度的条件仍要落实。空间覆盖充分与单个读数有效，是两项同时需要检查的工作。[S1]
- 测前写清本次目的：固定测点的趋势比较，还是在给定区域内寻找最小壁厚，并明确检查部位。
- 按工艺标注基准、路径和实际覆盖；原测点、补充测点和不可达区域分别记录。
- 对疑似薄处确认有效回波与读数，按要求补充扫查，保留原始读数和复核结果。
- 交付最小有效厚度时，同时交付位置图、检测条件和未检查区域，使评价输入可以追溯。
还要区分两个经常混写的量：测得的最小有效厚度，是检测结果；满足使用要求所需的厚度，是后续判断采用的依据。测出一个最小值并不自动完成安全评价，评价还需要适用方法及对应的设备、载荷和材料资料。
如果本次任务只要求固定点复测，记录可以如实表述为“本次固定测点中的最小有效厚度”，并保留点位图。若任务要求寻找给定区域最小壁厚，却只完成了几个固定点，就应补足相应检查，不能把限定措辞当作任务已完成。
回到五个10毫米，怎样写才准确
最常见的误判有两个：把重复读数的数量当成空间覆盖，把仪器的最小值保持功能当成已找到整个区域最薄处。前者混淆了重复与新增位置，后者遗漏了最小值只来自实际输入给仪器的那些有效测量。
- 五点各重复十次，能否证明两点间没有薄处？答：不能，同点重复没有增加新位置的覆盖。
- 本例25 mm间距能否直接写入所有设备的检测工艺？答：不能，它是教学采样参数，不是通用规定。
- 若任务要求区域最小壁厚，交出五点最小值是否足够？答：不足，还要完成适用方法要求的扫查与核验。
回到开头，检验员先在位置图上标出五个测点和实际扫查范围，再确认委托目的。如果只做了五点测量，10.0 mm就是这五点中的最小有效厚度；若需要给出区域最小壁厚，就继续完成对应区域的检查，让记录中的结论与实际工作一致。
来源
NB/T 47013.3—2023《承压设备无损检测 第3部分：超声检测》；2023-12-28发布，2024-06-28实施；2026-10-19核验现行。第8.3.1、8.3.2、8.3.3条，印刷57页/PDF64页。原标准核测厚方法与仪器探头选择；官方详情核标准身份和状态。
原文来源
- NB/T 47013.3—2023《承压设备无损检测 第3部分：超声检测》
国家能源局；全国标准信息公共服务平台
2023-12-28发布，2024-06-28实施；2026-10-19核验现行
