超声测厚选频率，1.5倍波长怎样核算？
先把条文中的三个量分清
准备测量一处预计约3 mm厚的管壁，手边有2 MHz、2.5 MHz和5 MHz探头。检测人员翻到“工件厚度大于1.5倍声波波长”的要求，却不知道应把频率、声速和厚度怎样放进同一个计算式。
这里的频率，是声波每秒振动的次数；波长，是声波传播一个周期前进的距离；声速，是单位时间内传播的距离。在选定材料与波型的条件下，三者满足λ=c/f，其中λ为波长、c为声速、f为频率。
NB/T 47013.3—2023第8.3.3.2条针对用于超声检测仪的探头，提出标称频率应使待测工件厚度大于1.5倍声波波长。第8.3.3.1条同时要求根据仪器类型、工件厚度、表面状况等选择探头。[S1]

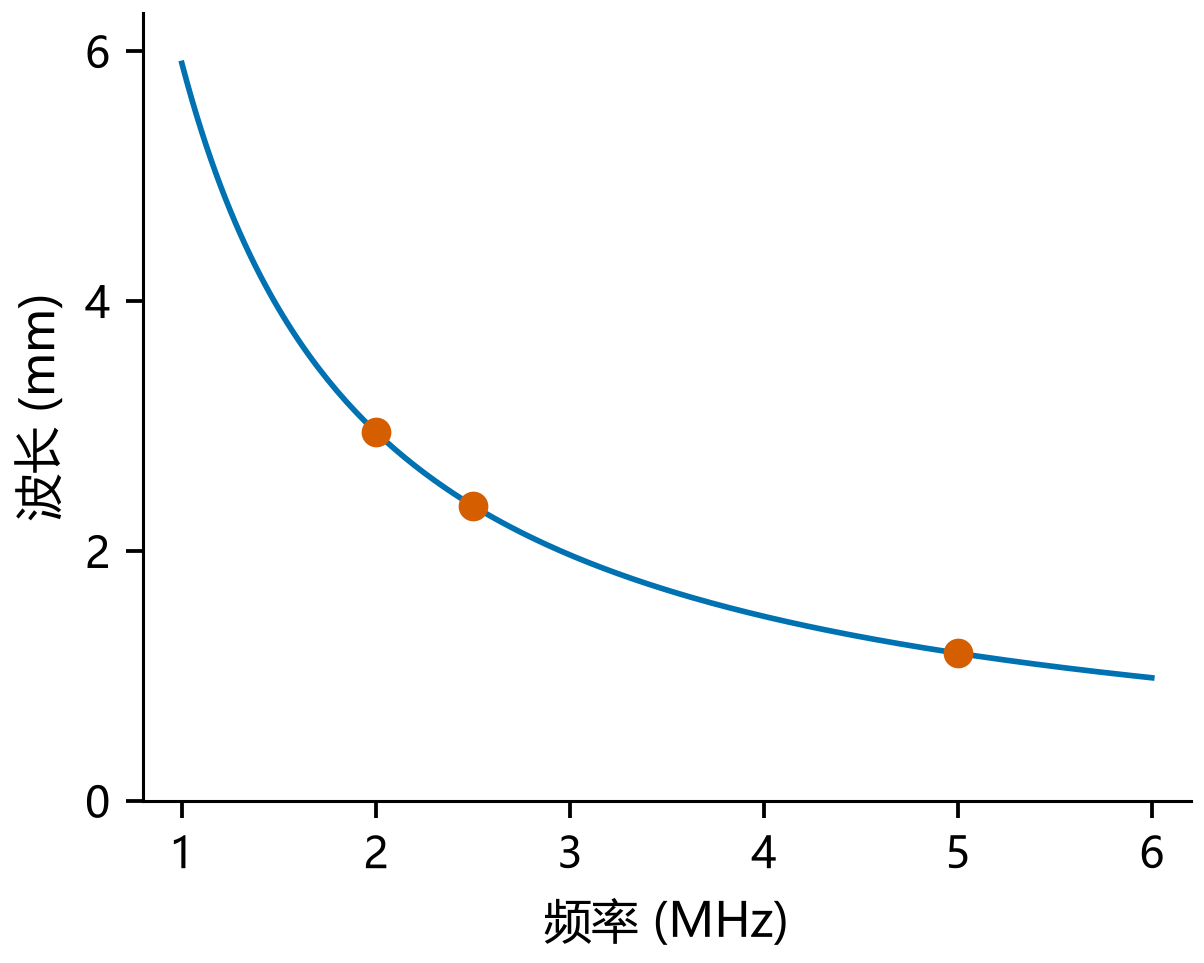

图1 同一声速下，频率升高、波长缩短。按教学声速5900 m/s计算，2、2.5、5 MHz分别对应2.95、2.36、1.18 mm；曲线为λ=c/f，不是探头实测性能。
按本篇算例，先求λ=c/f，再比较待测厚度t与1.5λ。这个计算核对频率选择中的一项条件；探头与仪器是否适配、实际回波和测量结果是否有效，还需按检测工艺验证。
波长与工件厚度同属长度，却描述不同对象。波长随材料中的声速和声波频率确定；厚度描述两表面之间的距离。把厚度与波长相除，得到厚度中包含多少个波长，便能理解为何这两个长度需要比较。
还要分清声波频率与仪器读数刷新的快慢。探头标记中的兆赫描述声波振动频率，屏幕每秒更新几次数值则是显示更新情况。把后者代入波长公式，物理意义就错了，不能因为两者都有每秒次数便混用。
5900米每秒，怎样换成毫米
为便于计算，假设本例纵波声速为5900 m/s。这个数值是本篇教学输入，实际工作须采用与被测材料、波型及测量条件相适应的声速，不能见到金属工件就直接照填。
2 MHz等于每秒二百万次。用5900 m/s除以2000000 s⁻¹，得到0.00295 m，再乘1000换算为2.95 mm。乘以1.5后为4.425 mm，因此3 mm厚度没有大于这一数值。
也可以先将5900 m/s换成5.9 mm/μs。由于1 MHz等于每微秒一次，使用5.9除以2即可得到2.95 mm。两种写法只是单位不同，计算结果必须相同。

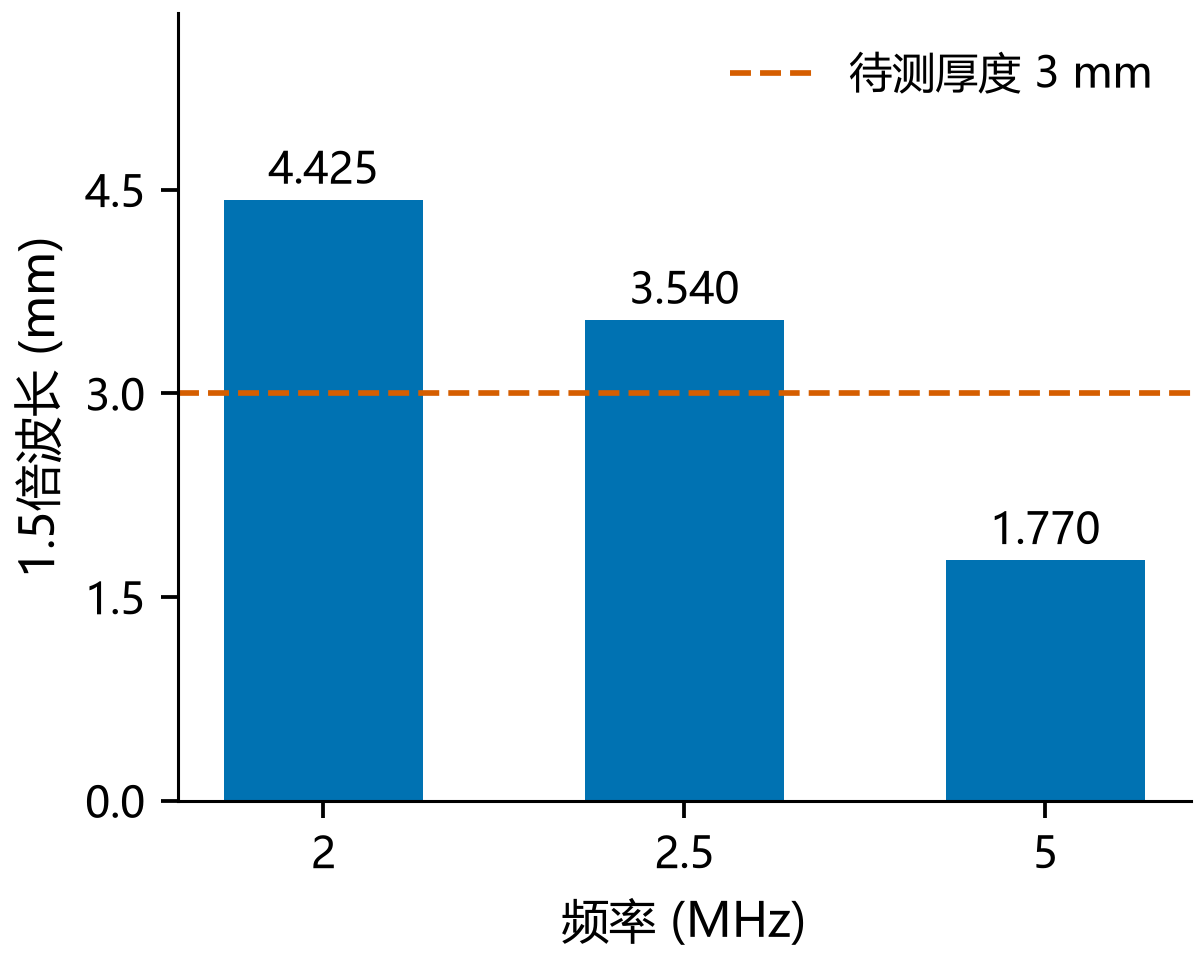

图2 厚度3 mm时，不同频率得到不同的1.5倍波长。2、2.5、5 MHz对应4.425、3.540、1.770 mm；虚线为假设待测厚度3 mm。柱高低于虚线才满足本例严格大于关系，颜色不表示探头总体验收结果。
按同样方法，2.5 MHz对应波长2.36 mm，1.5倍波长为3.54 mm；5 MHz对应波长1.18 mm，1.5倍波长为1.77 mm。在假设厚度3 mm时，只有5 MHz满足这三个候选频率中的该项条件。
最容易发生的单位错误，是把5900直接除以5，再把结果当成毫米。若声速以m/s、频率以MHz输入，毫米波长应按c除以1000f计算。写下单位再计算，通常比事后猜测小数点可靠。
从厚度反算频率，等号怎样处理
当已知待测厚度时，可以把t>1.5c/f改写为f>1.5c/t。这里t、c与f必须使用相互一致的单位；换成毫米、米每秒和兆赫后，表达式为f>1.5c/(1000t)。
代入5900 m/s和3 mm，得到f>2.95 MHz。2.95 MHz是由此条件计算的下界，不应写成已经满足条件的选用频率。标准原文使用大于关系，计算时不能自行改成大于等于。

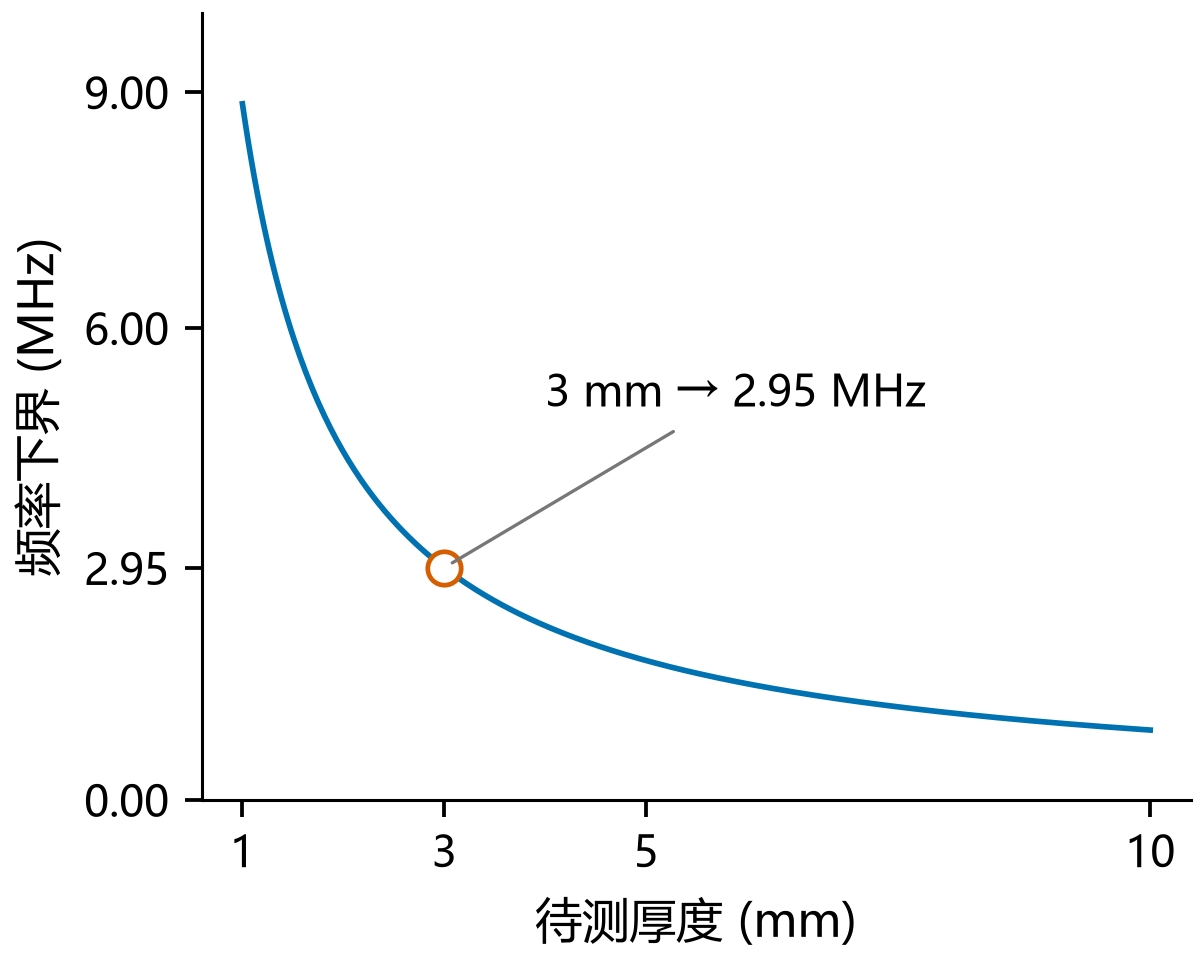

图3 待测厚度越小，按该条件计算的频率下界越高。按5900 m/s计算f下界=8.85/t，实际频率须大于曲线对应值。3 mm处为2.95 MHz；曲线上相等的位置不满足大于关系。
如果把频率取为2.95 MHz，计算波长恰为2 mm，1.5倍波长正好3 mm，与待测厚度相等。这个例子便于检查不等号是否写对。工程选型还要考虑可用探头及工艺验证，不能把数学下界直接当成采购型号。
待测厚度也应对应本次需要测量的范围。若一块构件公称厚度10 mm，但检验目的包括核实可能减薄至3 mm的部位，只代入10 mm会放宽这个计算条件。应围绕需要覆盖的较小厚度选型并验证，实际范围不足时调整检测安排。
图3的曲线随厚度增加而下降，是因为同一声速下，更大的厚度允许与更长波长比较。曲线没有包含探头盲区、脉冲特性和工件表面条件，不能据它给每个厚度直接分配唯一探头。
- 当输入厚度只有一位小数时，保留足够中间计算位数，最后再按记录要求表达结果。
- 临界值附近应使用未过早取整的数值比较，不能把不满足条件的结果通过四舍五入改成满足。
声速变了，计算结果也会变
频率相同并不意味着各种材料中的波长相同。按λ=c/f，声速增大时波长也增大。本例固定5 MHz，用三个假设声速作对照，可以看到1.5倍波长分别变化到1.35、1.77和1.89 mm。
这三个声速仅用于说明公式的输入影响，不是三种材料的推荐参数。实际使用时应查明材料、波型及相应检测条件，再按工艺进行调整和复核；同一频率的算例不能替代这些信息。

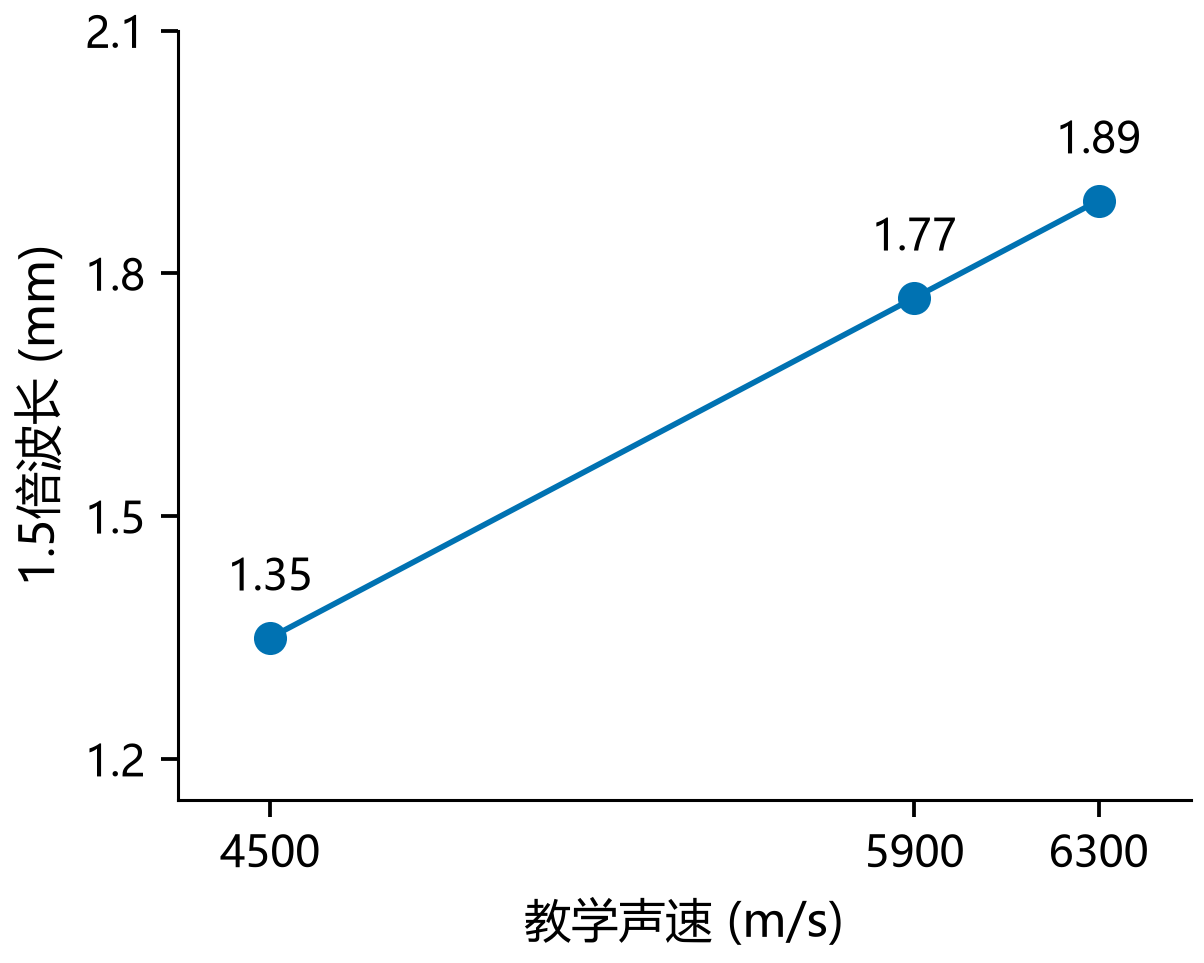

图4 相同5 MHz、不同声速会得到不同波长。4500、5900、6300 m/s是教学输入，不对应指定材料牌号；1.5倍波长分别为1.35、1.77、1.89 mm。该图说明声速输入会影响计算，不提供材料声速选用表。
声速在这里有两个相关用途：一是用来计算波长，核对选频条件；二是在仪器测厚过程中参与传播时间到厚度的换算。核算选频时用了一套声速，仪器却用另一套未经核实的设置，会造成计算依据与实际测量不一致。
因此，计算记录中要把声速值和采用条件一起保存。复核者应能知道5900来自教学假设还是实际检测工艺，所用频率来自哪个探头标称信息，以及3 mm是预计测量范围还是已经确认的有效测量结果。
计算通过后，现场还要核对什么
该条先说明数字式测厚仪的探头一般与仪器配套固定使用，再列出用于超声检测仪的探头选择条件。不能只凭本篇计算，就认为任意5 MHz探头都能接到手里的数字式测厚仪上使用。[S1]
同条还说明，厚度大于等于10 mm时一般采用单晶直探头，小于10 mm时可用双晶直探头；曲面工件应选择晶片尺寸较小的探头。频率、探头结构和曲面适应性应一并核查，条文中的“一般”和“可用”应保留原意。[S1]
- 明确本次测量对象、波型和预期厚度范围，取需要验证的较小厚度核算。
- 记录声速与单位，读取探头标称频率，计算波长和1.5倍波长，并核对大于关系。
- 核仪器与探头配套、单晶或双晶形式、表面及曲率条件，按检测工艺验证实际测量能力。
- 将计算与仪器调整、测量复核记录关联；若实际厚度或工况超出已验证范围，重新检查适用性。
第8.3.1条要求在用承压设备厚度超声测量符合第7章规定。因此，即使本项算式成立，也仍要执行相应的测量前调整和测量过程要求。有效的选型依据应能衔接到实际测量记录，而不只是留下一行除法。[S1]
三道题检查是否真正算明白
记忆时抓住三个动作：统一单位、计算波长、比较厚度。先确认数据对应同一材料和波型，再判断不等号；完成这项核算以后，继续核查其余探头选择条件和工艺验证结果。
- 声速5900 m/s、频率2.5 MHz时，1.5倍波长是多少？答：3.54 mm，假设3 mm厚度不满足大于它的条件。
- 3 mm厚度恰好等于1.5倍波长，能否按本条写满足？答：不能，本篇所核原文是大于关系。
- 5 MHz通过本例计算，能否直接宣布该探头测量合格？答：不能，还需核仪器配套、探头形式、表面条件及实际测量验证。
回到最初的三个探头：在5900 m/s、3 mm这一组假设下，5 MHz满足频率与波长的比较条件，2 MHz和2.5 MHz不满足。记录应保留这组输入和比较过程，再与实际检测工艺相核对，才便于另一位检测人员复算和复查。
