检验员在一块厚度已知的试件上测量，探头位置没动，只把仪器中的声速数值调高，屏幕上的厚度也跟着增大。材料没有变厚，改变的是仪器把传播时间换算成距离时采用的数值。
NB/T 47013.3—2023《承压设备无损检测 第3部分：超声检测》第7.4.2和7.4.4条说明，超声测厚利用相应回波之间的时间间隔与设置声速换算厚度。声速不是只供查看的材料信息，它参与了厚度计算。[S1]
本篇讨论均匀单层材料、垂直传播、正确识别底面回波且延迟已正确扣除的简化脉冲回波测厚模型。先只改变声速这一项，其他条件保持相同，便能看清设置值怎样影响示值。

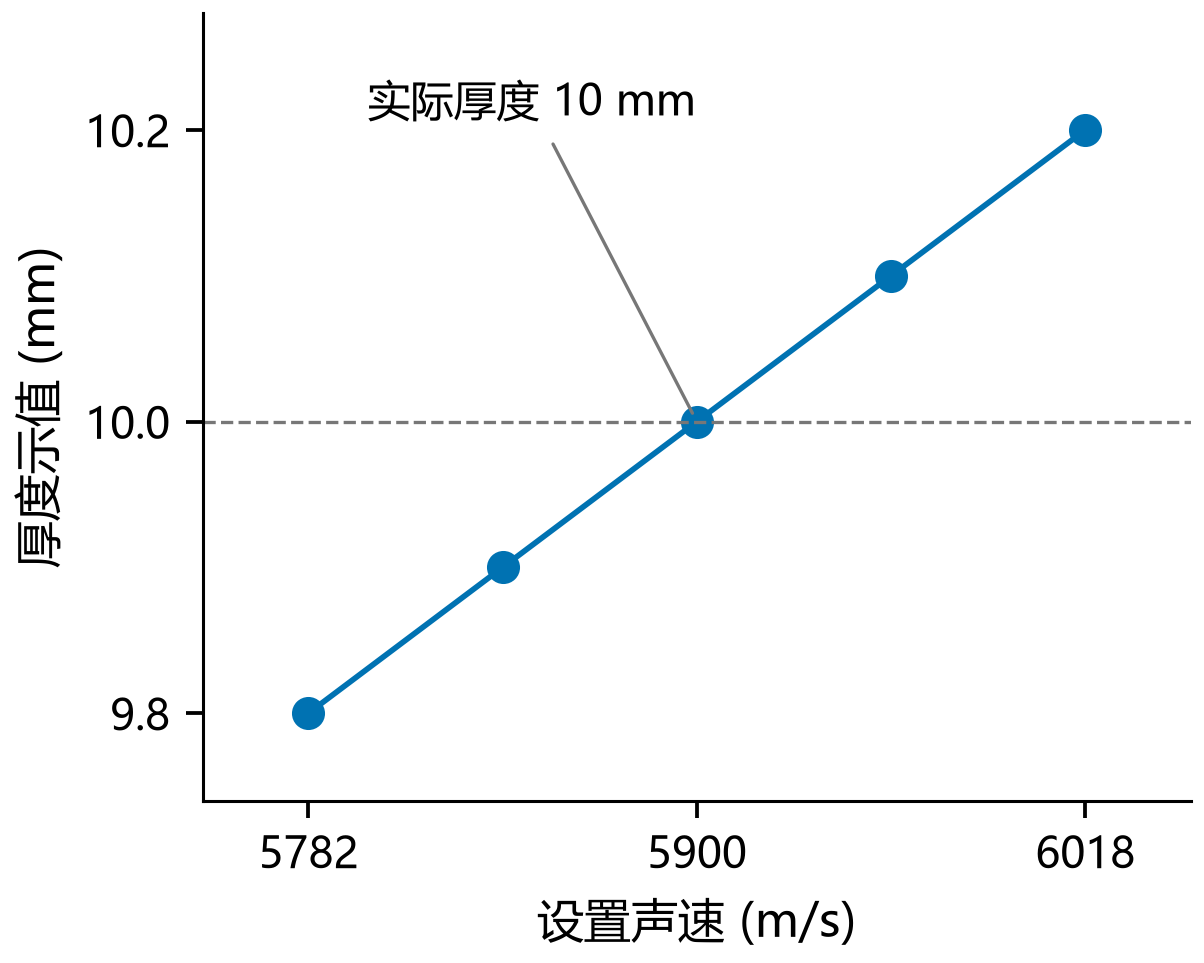

图1 同一传播时间下，设置声速越高，换算厚度越大。教学假设实际厚度10.00 mm、实际声速5900 m/s，往返时间固定为约3.38983微秒。各点由设置声速与实际声速之比计算，不是实测数据。
实际声速决定声波走完路程需要多久；设置声速决定仪器把这段时间换算成多少厚度。在单一声速偏差模型中，设置值比实际值高1%，厚度示值也比实际厚度高1%。
“设高1%”必须说明与谁比较。这里的基准是材料在本次测量条件下的实际声速；如果只知道设置值比昨天高1%，却不知道昨天设置是否正确，就不能断言今天相对真实厚度的误差也是1%。
把往返时间写进算式
用h表示实际厚度，c表示实际声速，Δt表示声波在材料内一个往返的时间。声波先走到背面，再反射回来，传播路程为2h，因此Δt=2h/c。
仪器采用设置声速c设换算，得到示值h示=c设×Δt/2。把前一个等式代入，便得到h示/h=c设/c。两边都是比值，没有单位，表示厚度放大或缩小的比例等于声速设置的比例。
- 设置声速等于实际声速：这个模型中的声速偏差项为零。
- 设置声速高于实际声速：示值偏大，同样一段时间被换算成更长距离。
- 设置声速低于实际声速：示值偏小，同样一段时间被换算成更短距离。
再把两边各减去1，可得相对厚度偏差=(c设−c)/c。它与相对声速偏差相等，而不是倒数关系；这是从同一个往返时间推导出来的结果。

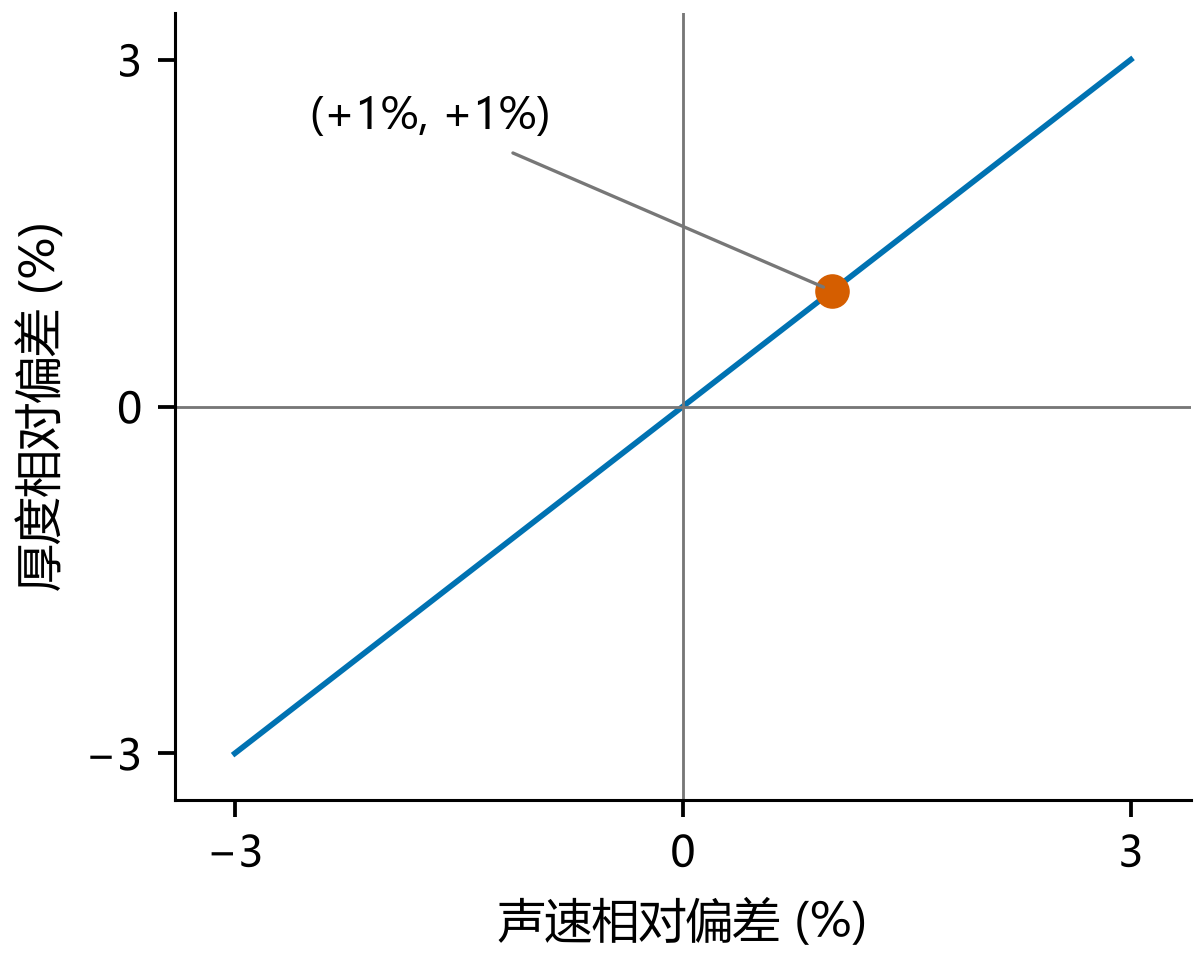

图2 单一声速偏差在理想模型中等比例传递。横轴是设置声速相对实际声速的偏差，纵轴是示值相对实际厚度的偏差；蓝线为比例模型，橙点标出声速高1%、厚度也高1%。
若使用相邻两次底面回波的时间差，一个间隔对应多走一个材料往返。公式中的时间必须与实际采用的声程对应；不能把跨越两个往返的总时间当作一个往返，再直接除以2。
百分比相同，毫米差值不同
取一组教学假设：实际声速5900 m/s，实际厚度10.00 mm。5900 m/s等于5.90 mm/微秒，往返时间为20.00÷5.90，约3.38983微秒。这里的5900只作为算例给定条件，不代表已测得某件设备的真实声速。
若设置为5959 m/s，即比5900高1%，仪器换算结果是10.00×5959÷5900=10.10 mm。差值为+0.10 mm；把设置改为5841 m/s，即低1%，示值则为9.90 mm。
同样高1%的声速设置，用于5 mm和40 mm的材料时，偏大的毫米数分别为0.05和0.40。百分比相同不代表绝对差值相同，较厚对象会累积更大的毫米差值。

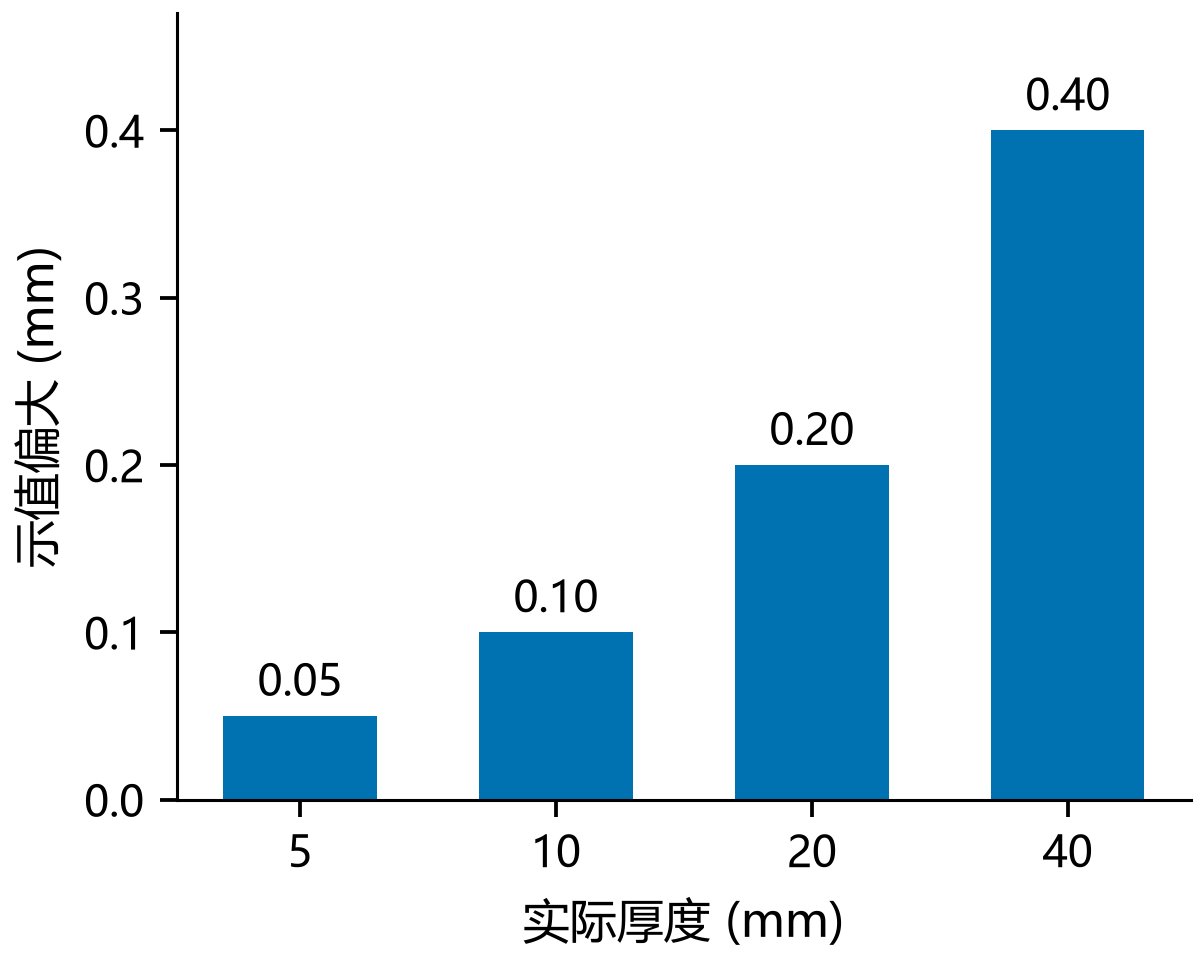

图3 相同的1%比例偏差，对不同厚度产生不同毫米差值。教学假设厚度分别为5、10、20、40 mm，对应示值偏高0.05、0.10、0.20、0.40 mm；柱高表示绝对差值，不是仪器允许误差。
现场记录要同时保留数值和单位。“差了0.1”既可能表示0.1 mm，也可能被误读成0.1%；对于10 mm厚度，0.1 mm对应1%，两种写法若混用，后续复核就会失去正确基准。
图3说明误差随厚度变化的关系，没有给出合格线。判断真实测量能否满足要求，还要核所用仪器、探头、厚度范围、适用精度要求及实际校准结果，不能用这组算例代替验收。
为什么现场不一定恰好高1%
实际测厚还可能受回波选择、表面状况、耦合、探头状态和时间修正影响。只有把其他影响分开，才能把观察到的差值归因于声速；屏幕上的总偏差不一定全部来自声速这一项。
例如，声速设置正确，但计时中残留一个固定的额外时间δt，示值会多出c×δt/2。教学假设δt=0.10微秒、c=5.90 mm/微秒，增加的厚度是0.295 mm，与试件本身厚度无关。
这与声速高1%不同：后者在5 mm处多0.05 mm，在40 mm处多0.40 mm。一个模型表现为固定差值，另一个表现为随厚度增加的差值；检查不同厚度处的结果有助于分辨问题线索。

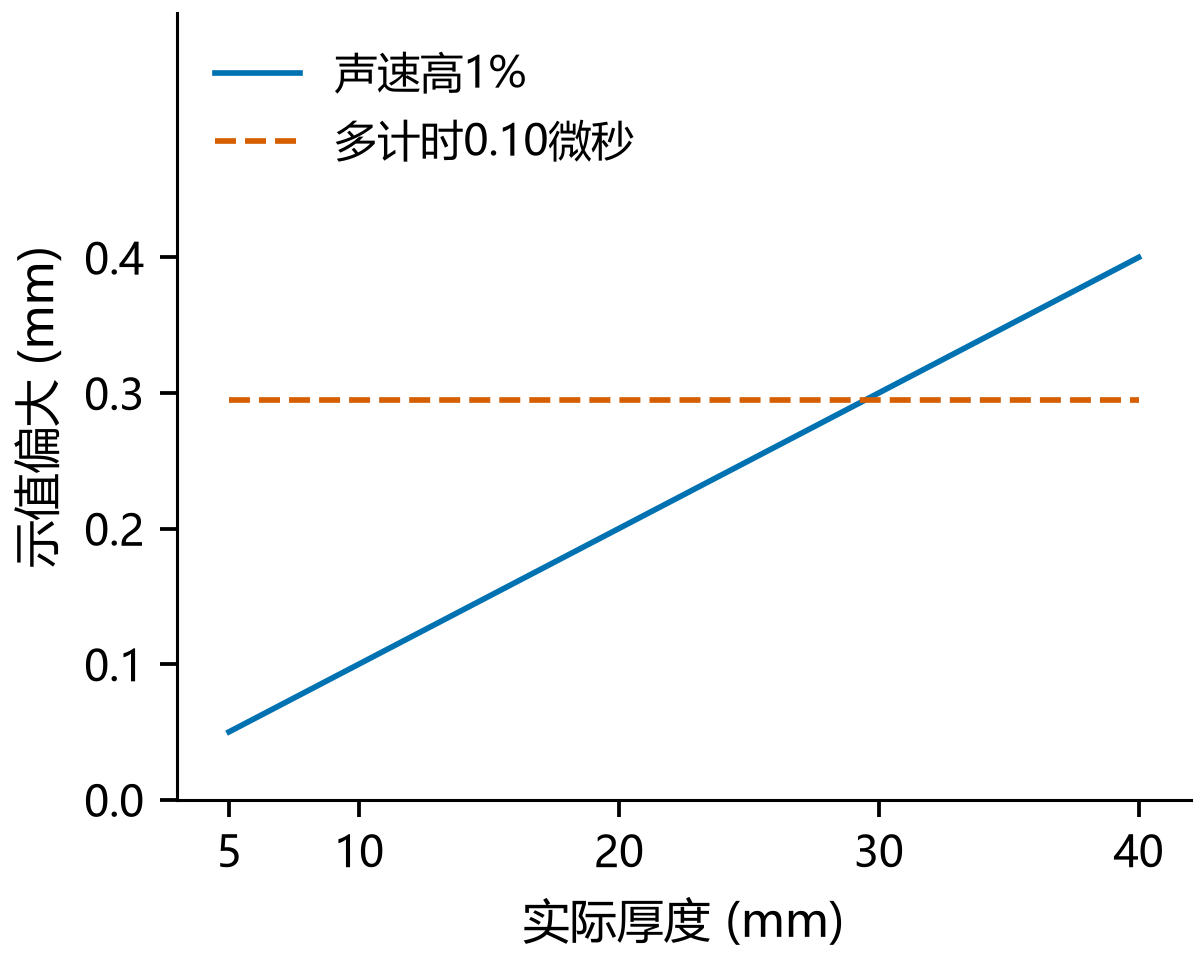

图4 残余时间误差与声速比例偏差的厚度关系不同。蓝线为声速高1%的模型，橙虚线为声速正确但残余时间多0.10微秒的模型，声速取5900 m/s时后一项偏差恒为0.295 mm。两条为分开演示的数学模型，不是实测诊断结论。
两种影响也可能同时存在。保留残余时间项时，h示=(c设/c)h+c设×δt/2；只看一个厚度处的结果，难以区分比例项与固定项。读数碰巧准确，也可能是不同偏差相互抵消。
这些模型用于解释为什么应检查设置和多个厚度处的表现。现场几组数据呈直线并不能单独证明故障原因，仍需结合仪器说明书、真实回波和校准记录逐项验证。
把声速设置变成可核查的记录
标准第7.3条给出主要材料的声速推荐值，并说明使用时如有必要应对材料进行实际声速测定。推荐表可以帮助选择起点，但不能把材料名称相同直接当作实际声速完全相同的证据。[S1]
第7.6条规定校准试块应符合图25，在符合测量精度条件下也可采用其他试块校准。因此，采用一块手边材料作比较前，要确认它的参考厚度及适用性，不能把未经核实的标称厚度当作准确值。[S1]
- 记录仪器、探头、被测材料和测量条件，检查正在使用的声速设置及单位。
- 按适用程序与仪器说明书选择校准试块，确认参考厚度，完成校准并保存结果。
- 发现示值异常时先保存原设置、原读数和回波信息，再区分声速、时间修正或回波识别等可能影响。
- 处理后重新验证，并确认受影响的测量数据范围，保留前后记录，不能只把屏幕数值调到预想厚度。
设置值、参考厚度和示值应在记录中各占一项。这样另一位检验员才能重算比例，判断你比较的是否是同一条件；只写“声速已调好”，无法说明采用了什么依据。
尤其不要为了让结果接近名义壁厚而反推并修改声速。名义厚度与当前实际厚度可能不同，用期望答案调参数，会把真实减薄或其他测量问题掩盖在一个看似合理的读数里。
三道自测题与下一次操作
检查自己是否理解，可以暂时不看仪器菜单，只用传播时间和声速的关系判断方向。随后再用算式核数值，能减少把分子分母倒置或把毫米与百分比混用的错误。
- 其他条件正确，设置声速比实际声速低2%，示值偏大还是偏小？答：偏小2%，因为h示/h=c设/c。
- 声速高1%时，20 mm材料多显示多少？答：多0.20 mm，示值为20.20 mm。
- 同一读数反复稳定，能否证明声速设置正确？答：不能；稳定描述重复表现，声速正确仍需适当的校准和核验依据。
回到开头的试件：调高声速后读数增大，先核设置与原校准记录，再检查实际采用的回波和时间。把原参数与原读数留下，才能在修正后判断哪些测量受到影响，而不是只得到一个更顺眼的数字。
