阀门关了，为什么泄漏还可能继续

阀门关了，为什么泄漏还可能继续

隔离阀关闭，切断的是继续补入的通路，破损部位所在隔离段内的物料仍可能外泄。判断隔离效果，要同时核对关闭时间、实际隔断边界和段内存量，不能只凭一个关闭信号就把后续泄漏量填成零。

关闭通路不等于排空存量

关掉水桶上方的水龙头，桶底的孔仍会漏水，因为桶里还有水。工业隔离也有类似区别：阀门可以阻断补料，但不会凭空消除破损设备和相连管段内已有的物料。隔离，是把相通系统分成受控边界，并非把这一段变成空管。
GB/T 26610.1—2022第10.4条把有效体积、失效模式、泄漏率以及检测和隔离反应时间共同列为泄放量的影响因素。第13.5条进一步强调隔离阀位置、及时发现与迅速启动。只登记“有切断阀”，还不足以确定能减少多少释放。[S1]
关阀后还会不会漏，要看破口与剩余物料是否仍相通；关阀有没有减少后果，还要看原本能继续补入的物料是否真的被切断。

先把释放过程分成两段

设一个完全虚构的液体泄漏情景：从泄漏开始到有效隔离共60秒，前段平均泄漏率为2千克每秒；隔离后，段内仍有80千克可经破口释放。为了看清质量关系，假定这80千克随后全部流出，无旁路补入、倒流或其他去向。
这里的60秒从泄漏发生时开始，包含发现、判断、发出动作和完成有效隔断所需时间，不能拿阀门铭牌上的行程时间直接替代。前段用平均值只是教学简化，真实释放速率可能随压力、相态和液位改变。
隔离前120千克与隔离后80千克的释放量分解
隔离前120千克与隔离后80千克的释放量分解

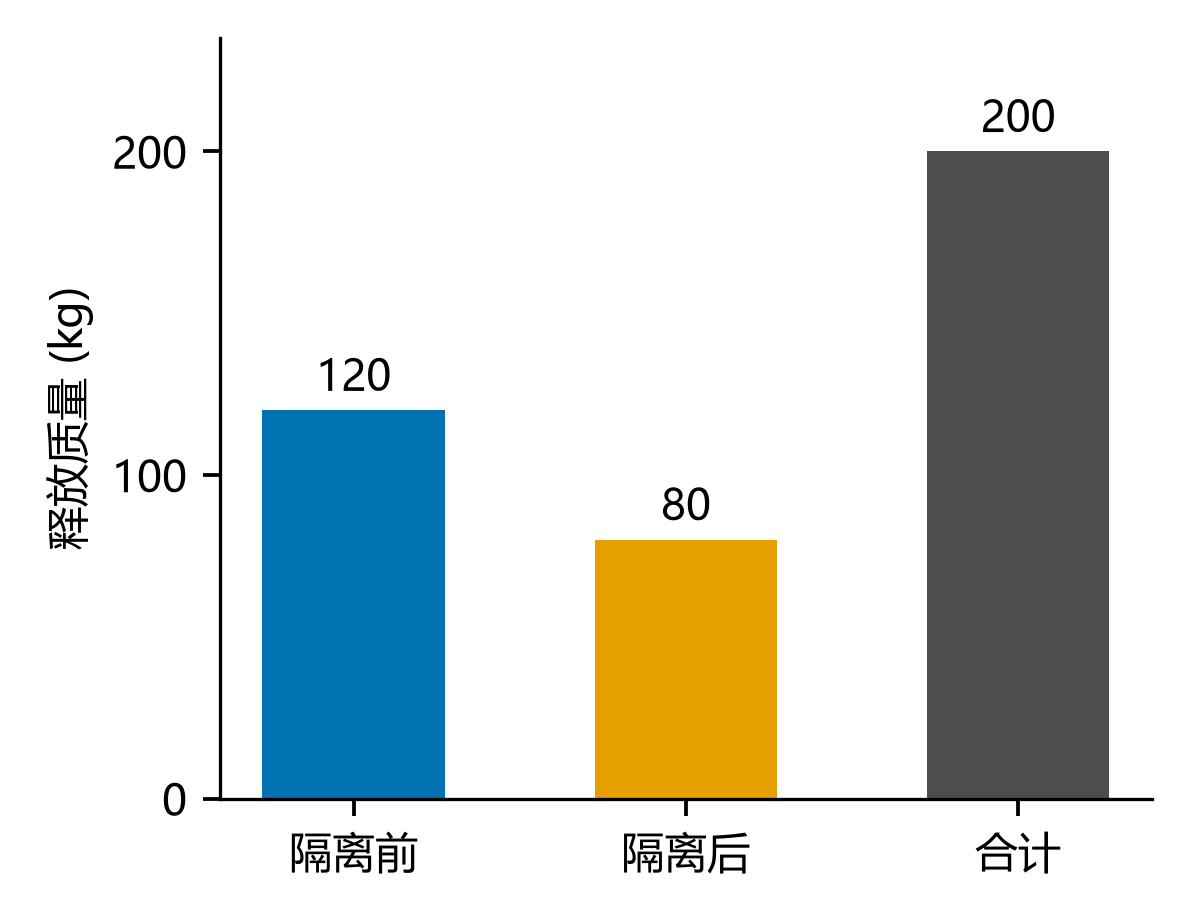

图1　隔离后释放量并不自动归零。前段120千克、后段80千克，总计200千克；数据均为教学假设，颜色区分两个释放阶段，不表示标准规定的折减比例。
本例总释放量M＝q×t＋m余。其中M和m余以千克计，q为隔离前平均泄漏率，单位千克每秒，t为有效隔离时间，单位秒。因此M＝2×60＋80＝200千克。m余指隔离后实际流出的质量，不是所有设备库存的简单相加。

缩短时间仍有存量限制

在前段平均泄漏率和隔离后释放量都保持不变的比较中，有效隔离从60秒缩短到30秒，总释放量变为2×30＋80＝140千克。时间缩短一半，总量减少60千克，即30%，并没有减少一半。
图2保留了80千克这一固定后段项。它说明：在这些假设下，缩短前段时间确实有收益，但后段存量仍限制总量降幅。真实装置中，改变隔离时间也可能改变剩余存量，计算时应重新建立物料平衡，不能照搬这条直线。
隔离时间30秒和60秒对应总释放量140与200千克
隔离时间30秒和60秒对应总释放量140与200千克

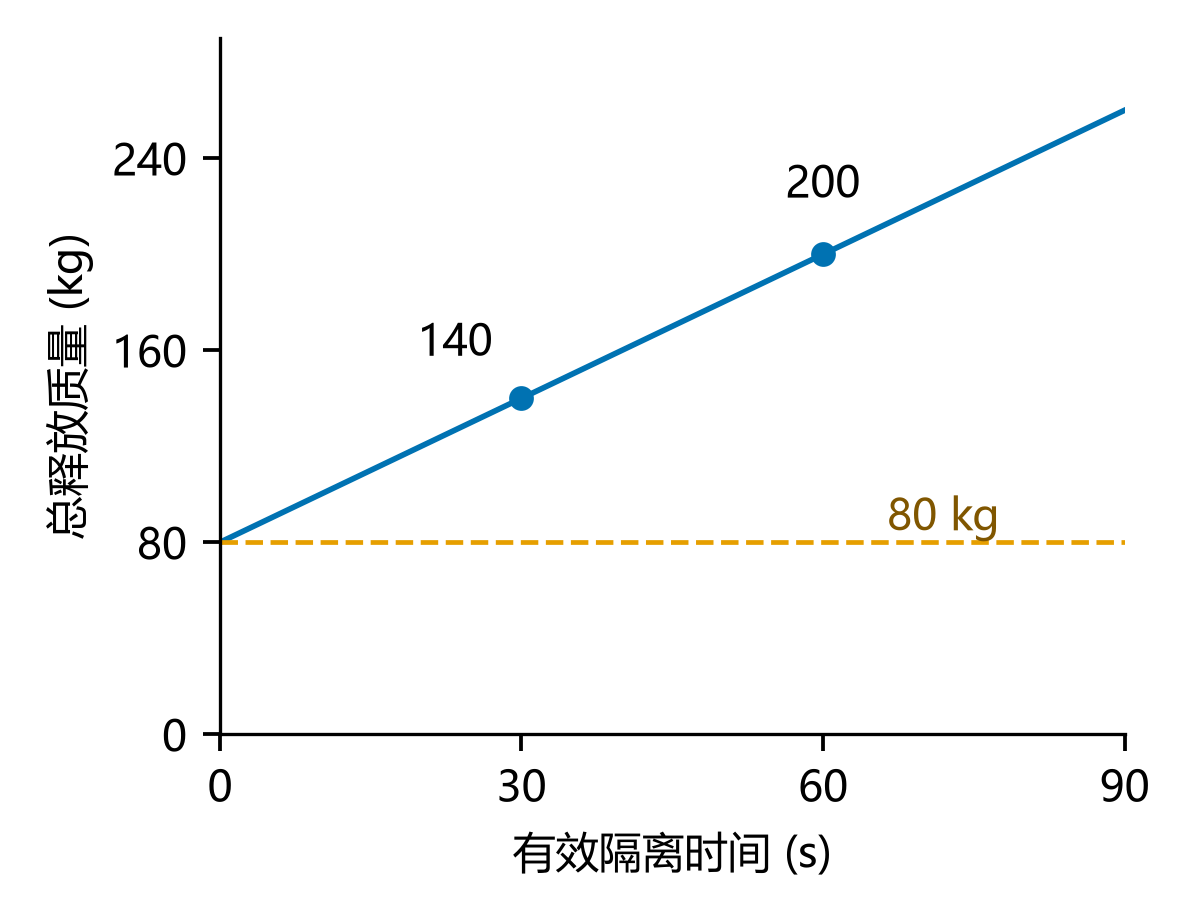

图2　固定剩余释放量时，总量随隔离时间变化。横轴从泄漏发生起计时；纵轴含固定的80千克后段释放量。连续直线来自教学关系M＝2t＋80，并非实测泄漏曲线。
错误示范：看到阀门60秒关闭，就只算2×60＝120千克，再写“此后零泄漏”。这等于删掉了80千克，少算总量的40%。关闭反馈证明了什么、是否存在内漏或其他补料路径，也应分别核实。

阀门位置决定留下多少

再比较两个独立设计情景，均假设60秒完成隔离、前段释放120千克。较大隔离边界内，后续可释放80千克；较小边界内为20千克，且两种情景都假定全部流出。总量分别为200与140千克，区别来自剩余物料，不来自更快动作。
图3拆开两部分后，可以看出“关得快”和“留下少”控制的是不同项。但阀位不能只按库存最小来决定，还需结合工艺连接、两侧来料、可操作性和安全设计核查。此例只用于识别输入，不构成现场改造方案。
不同剩余存量的两个情景总释放量对比
不同剩余存量的两个情景总释放量对比

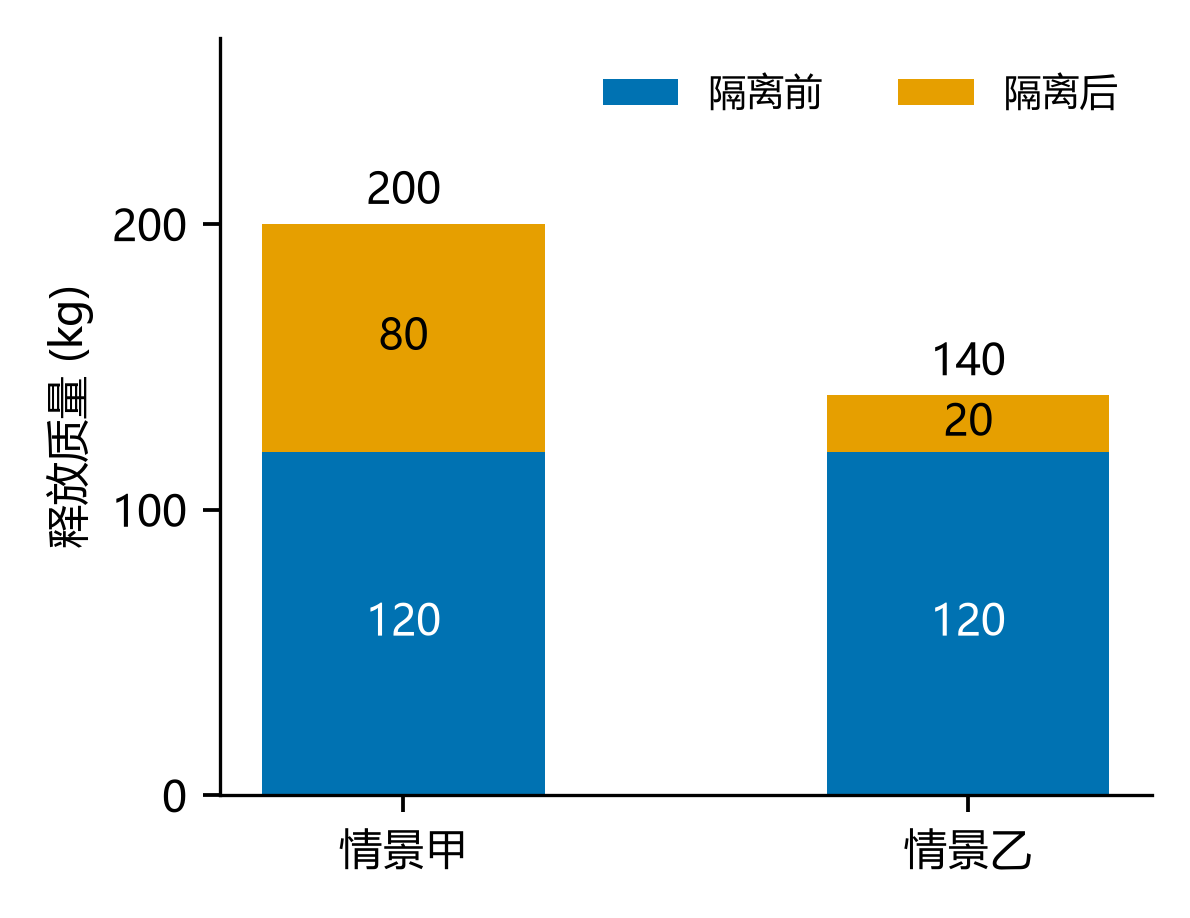

图3　相同隔离时间下，剩余可释放量改变总量。蓝色为隔离前120千克，橙色为隔离后80或20千克；两个独立教学情景，不代表真实阀门布置或试验结果。

把判断落到四项记录

做基于风险的检验（RBI）后果分析时，先在工艺管道及仪表流程图上确定破损对象，再沿连接关系检查有效隔离边界。图纸、现场阀位与动作记录需对应同一工况，不能用另一套联锁的试验记录填入当前设备。
  1. 边界：破口在哪，两侧和旁路还连着哪些设备，关闭后是否仍可能补料或倒流？
  2. 时间：泄漏开始、发现、指令、有效隔断各是什么时点，缺哪段记录？
  3. 存量：段内有哪些可释放物料，压力、相态、液位和可达出口是否支持采用值？
  4. 有效性：试验覆盖了哪只阀、何种工况，关闭反馈、严密性与失效情景是否分别核查？
可直接建立四列小表：“输入项｜采用值与单位｜证据和日期｜未决影响”。没有剩余释放量依据时写待核，保留可能情景，不填零。RBI分析不替代法定检验、设计审查或现场专业判断；释放量减少也不能直接按同一比例折减人员伤亡或火灾影响。

三个问题检查是否算清

  1. 隔离前2千克每秒、30秒有效隔离，随后又流出80千克，总量多少？答：140千克；不能漏掉关阀后部分。
  2. 阀门行程为10秒，就能把泄漏持续时间填10秒吗？答：不能。还缺发现、判断与启动时间，并需核关阀后的释放。
  3. 已有关闭反馈，但旁路状态不明，能把隔离后补料记为零吗？答：不能。旁路连通性会改变有效边界，应先核实后采用。
隔离效果应落实为“何时切断了哪些通路、还留下多少可释放物料”。先把两段质量和证据分清，再进入具体后果模型，才能避免一个关闭信号掩盖仍在持续的释放。

来源

国家市场监督管理总局、国家标准化管理委员会，2022-07-11发布，2023-02-01实施；现行（核验日期2026-10-21）：GB/T 26610.1—2022 承压设备系统基于风险的检验实施导则 第1部分：基本要求和实施程序 第10.4条，印刷16页：泄放量与有效存量、泄漏率及检测隔离时间；第13.5条，印刷22页：紧急隔离及阀位、发现与启动。 https://std.samr.gov.cn/gb/search/gbDetailed?id=E3C42FB7AD102086E05397BE0A0A19F0
