测厚读数突然减半，真的是壁厚减薄吗？

测厚读数突然减半，真的是壁厚减薄吗？

12毫米突然变成6毫米，先查什么

钢制容器筒体相邻位置都测得约12 mm，探头移到一处却稳定显示6 mm。能否直接写成“局部严重减薄”？稳定显示，只说明仪器反复选中了相近回波，尚未证明它来自内壁。
这是教学情境。实际异常值既不能随意删除，也不能立即用于剩余壁厚评价。首先要查明仪器究竟在给哪一段传播时间计时。
NB/T 47013.3—2023《承压设备无损检测 第3部分：超声检测》第7.9.3条指出，测量区域内的微小夹杂物或分层类缺陷会使测厚数据异常，必要时应使用超声检测仪检测异常部位并测量厚度。[S1]

测厚仪先测时间，再换算厚度

探头发出超声波并接收回波。材料声速为c、往返时间为Δt，垂直传播且计时正确时，厚度h=cΔt/2。除以2，是因为声音走了一个往返。
取声速6000 m/s，也就是6 mm/μs。回波往返用时4 μs，对应12 mm；用时2 μs，对应6 mm。这个计算本身没有错，关键在于反射面在哪里：若回波来自材料内部，它算出的是到内部反射面的距离。
本篇用已扣除探头延迟的单一纵波时间说明这个关系。实际双晶探头还涉及声路形状及仪器补偿；不能拿示意图的时间直接替代具体仪器的校准结果，也不能把示例声速用作所有钢材的默认值。

看到回波，比只看一个数字多了什么

A扫以传播时间为横轴、回波幅度为纵轴，能同时显示早到信号、底面信号及其变化。数字测厚值则只保留了仪器选定的一次换算结果。
第7.4.3条说明，带A扫描显示的测厚仪可以检查测量的有效性，也可显示与内部缺陷或几何不连续有关的变化。第7.4.2、7.4.4条则说明了利用初始脉冲与底波，或多次底面回波的时间间隔测厚的原理。[S1]
  • 若是真实减薄，底面位置改变，已确认的底面回波计时会随之变化。
  • 若存在内部反射，可能先收到内部回波；其后的底面回波可能减弱，强反射情况下也可能难以检出。
  • 若耦合或表面状态不稳定，信号幅度、形态与读数还可能随探头接触状态改变。
识别反射面还要结合声路、邻近位置及部件几何；某个峰消失，不能独自证明材料已经穿透。

异常低值，应怎样保留和复核

第7.10.1条把“对测量数值有怀疑”列为仪器复核的触发情形。复核要说明原读数是否可靠、不一致发生在哪个环节，不能以调出名义壁厚为目标。[S1]
  1. 标记异常测点，保存原始低值、时间、探头与仪器设置；有A扫功能时保留原波形，暂不覆盖记录。
  2. 检查表面处理、探头接触与耦合，按方法要求复核仪器；明确材料、测量范围和温度条件是否改变。
  3. 围绕原位置移动探头并记录位置变化，比较早到回波、底面信号及重复测量结果，查清异常出现的区域。
  4. 需要时由具备相应资格的人员采用超声检测仪开展进一步检测，确认反射来源后再给出可用于厚度评价的结果。
第7.9.2条要求清除浮锈、重皮或部分脱离的涂膜。表面问题与内部反射可能同时存在，清理后读数稳定，也不能自动排除内部异常。

两个看似可靠的判断，为什么还不够

误区一：重复十次都是6 mm，就一定是6 mm壁厚。重复性说明在当前条件下输出稳定；如果仪器每次都锁定同一内部回波，错误的对象识别同样可以很稳定。重复测量不能代替反射来源判断。
误区二：回波等间距，就一定测到了完整壁厚。多次反射能帮助识别声程，但内部强反射面与检测面之间也可能形成重复反射。需要先识别反射面，再解释间距，而不是见到整齐峰列就直接判定完整厚度。
声速和除以2都正确，也可能测错对象。异常低值要同时保留数字、位置和回波信息，确认反射来源后再用于壁厚评价。
反过来，为获得“正常厚度”而屏蔽所有早到信号，也可能掩盖真实缺陷。参数调整要有检测依据，过程和原始信号均应保留。

用三个问题检查理解

题中采用教学条件，仅检验计时与反射来源的关系。
  1. 声速6 mm/μs、往返时间2 μs，是否必然证明壁厚6 mm？答：不必然。6 mm是换算距离；只有计时回波确认为相应底面回波等条件满足时，才可解释为厚度。
  2. 一个异常低值非常稳定，是否可以跳过仪器复核？答：不可以。稳定与准确不是同一件事；对数值有怀疑时应复核，还要识别回波来源。
  3. 把探头移开后恢复12 mm，能否直接删掉原来的6 mm？答：不能。位置变化本身可能包含重要信息，应保留原值并确定异常的分布与原因。
回到12 mm与6 mm：差别可能来自真实壁厚变化，也可能来自不同反射信号。先固定异常点，保留设置和波形，复核测量条件并确认信号来源。
把“测到多远”与“反射自哪里”对应起来，厚度记录才有物理含义。未确认的异常值保留待查；确认真实减薄后，仍须完成适用的检验与评定，不能凭单个数值签出安全结论。

来源

国家能源局；全国标准信息公共服务平台，2023-12-28发布，2024-06-28实施；2026-10-11核验现行：NB/T 47013.3—2023《承压设备无损检测 第3部分：超声检测》。7.4.2—7.4.4、7.9.3及7.10.1，印刷51—52页；技术内容已核本地标准原页，官网用于核标准身份与现行状态。
https://std.samr.gov.cn/hb/search/stdHBDetailed?id=1D591D1AA23B3998E06397BE0A0ABCBB

配套图件

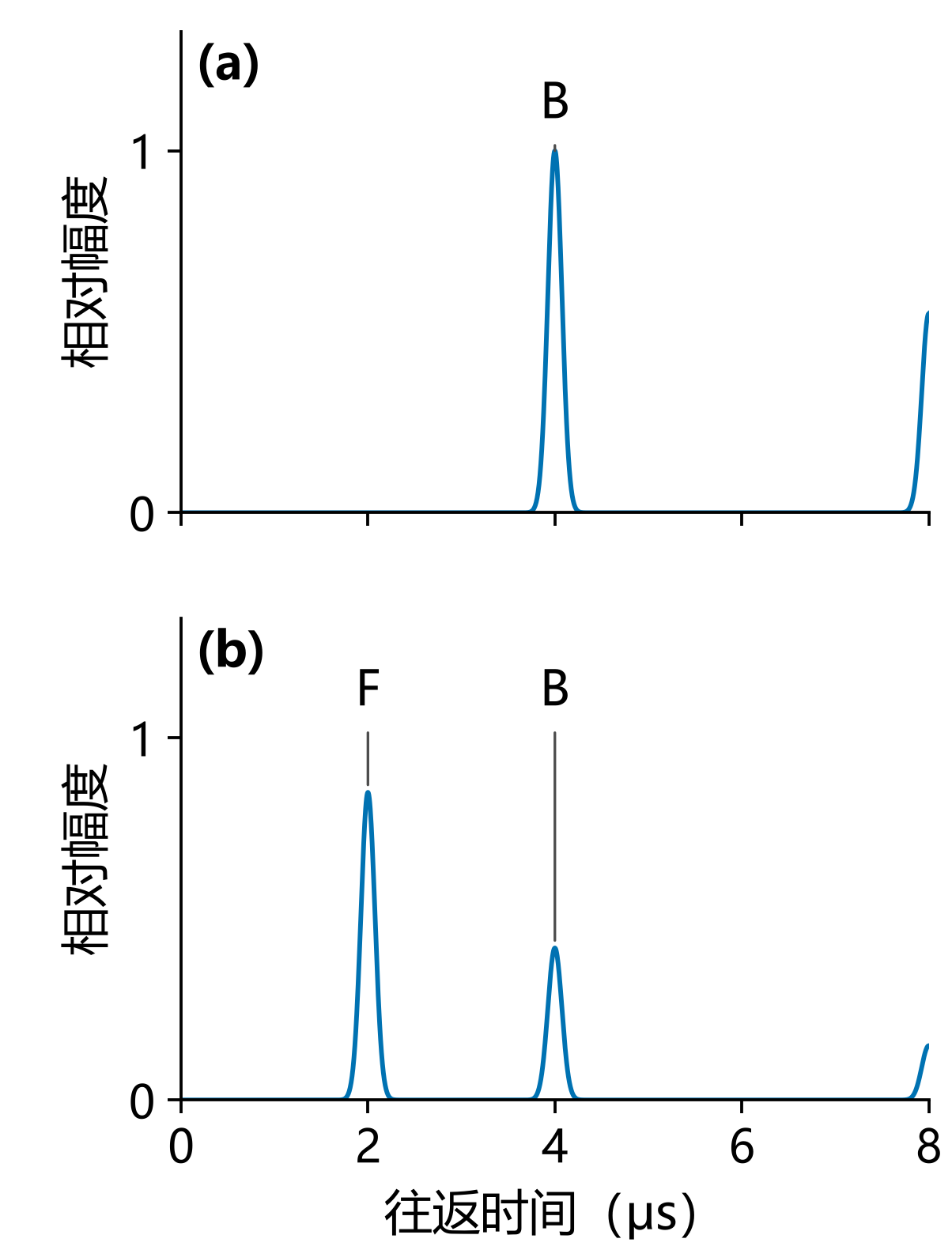

图1　早到的回波不一定来自背面。上图底面回波B出现在4 μs，下图内部反射回波F先在2 μs出现，底面回波减弱但仍可见。A扫包络为确定性合成演示，非现场记录；声速取6000 m/s、总厚度12 mm、内部反射深度6 mm，仅解释计时对象。初始脉冲与延迟已扣除，幅度为任意归一化值。
图1　早到的回波不一定来自背面。上图底面回波B出现在4 μs，下图内部反射回波F先在2 μs出现，底面回波减弱但仍可见。A扫包络为确定性合成演示，非现场记录；声速取6000 m/s、总厚度12 mm、内部反射深度6 mm，仅解释计时对象。初始脉冲与延迟已扣除，幅度为任意归一化值。

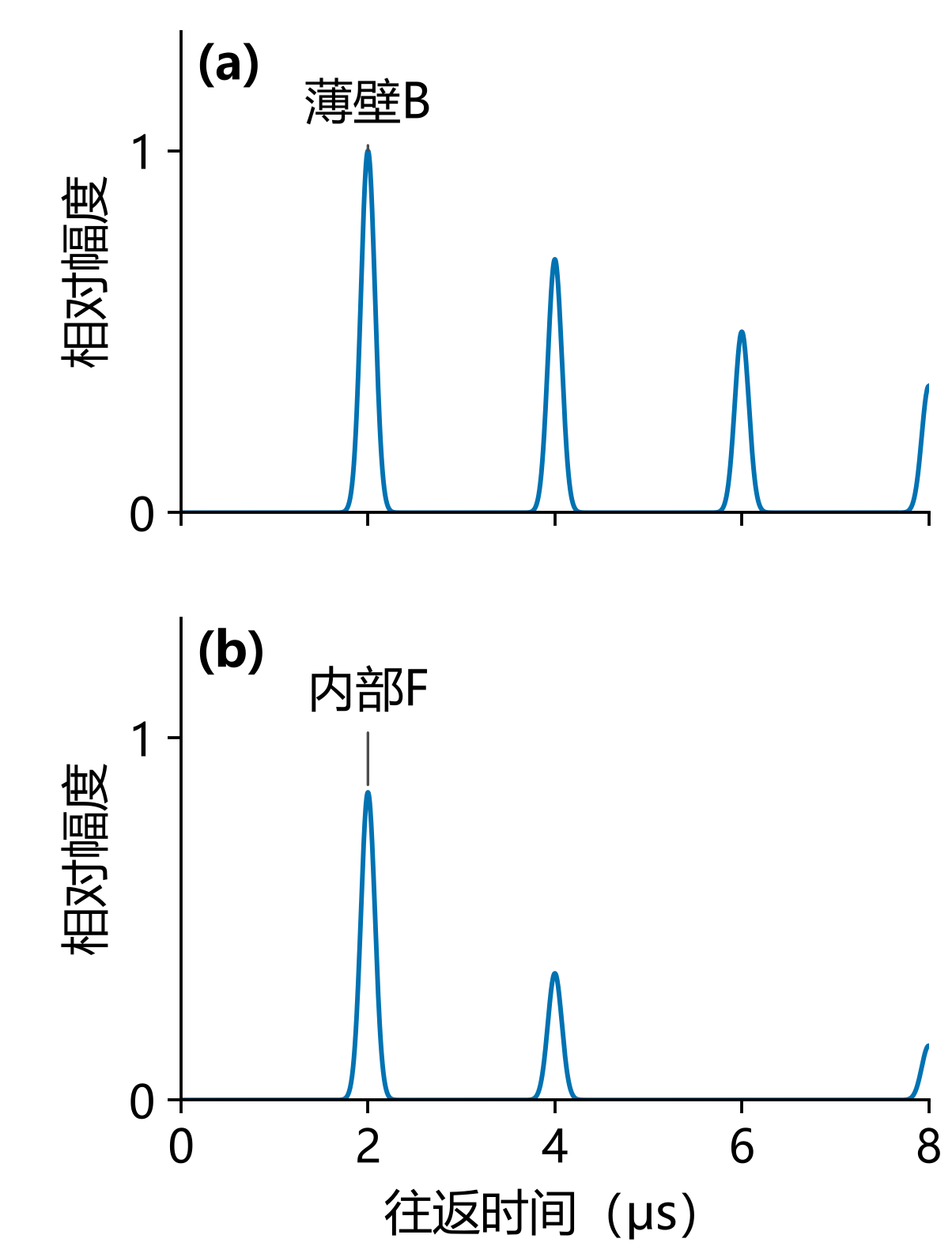

图2　相同的首个回波时刻，可以对应不同对象。上图为6 mm薄壁的底面回波，下图为12 mm材料内6 mm深处的反射；两者首个峰均在2 μs，后续信号不同。合成演示沿用图1的声速和时间零点，幅度用于区分示例，不代表缺陷当量。
图2　相同的首个回波时刻，可以对应不同对象。上图为6 mm薄壁的底面回波，下图为12 mm材料内6 mm深处的反射；两者首个峰均在2 μs，后续信号不同。合成演示沿用图1的声速和时间零点，幅度用于区分示例，不代表缺陷当量。

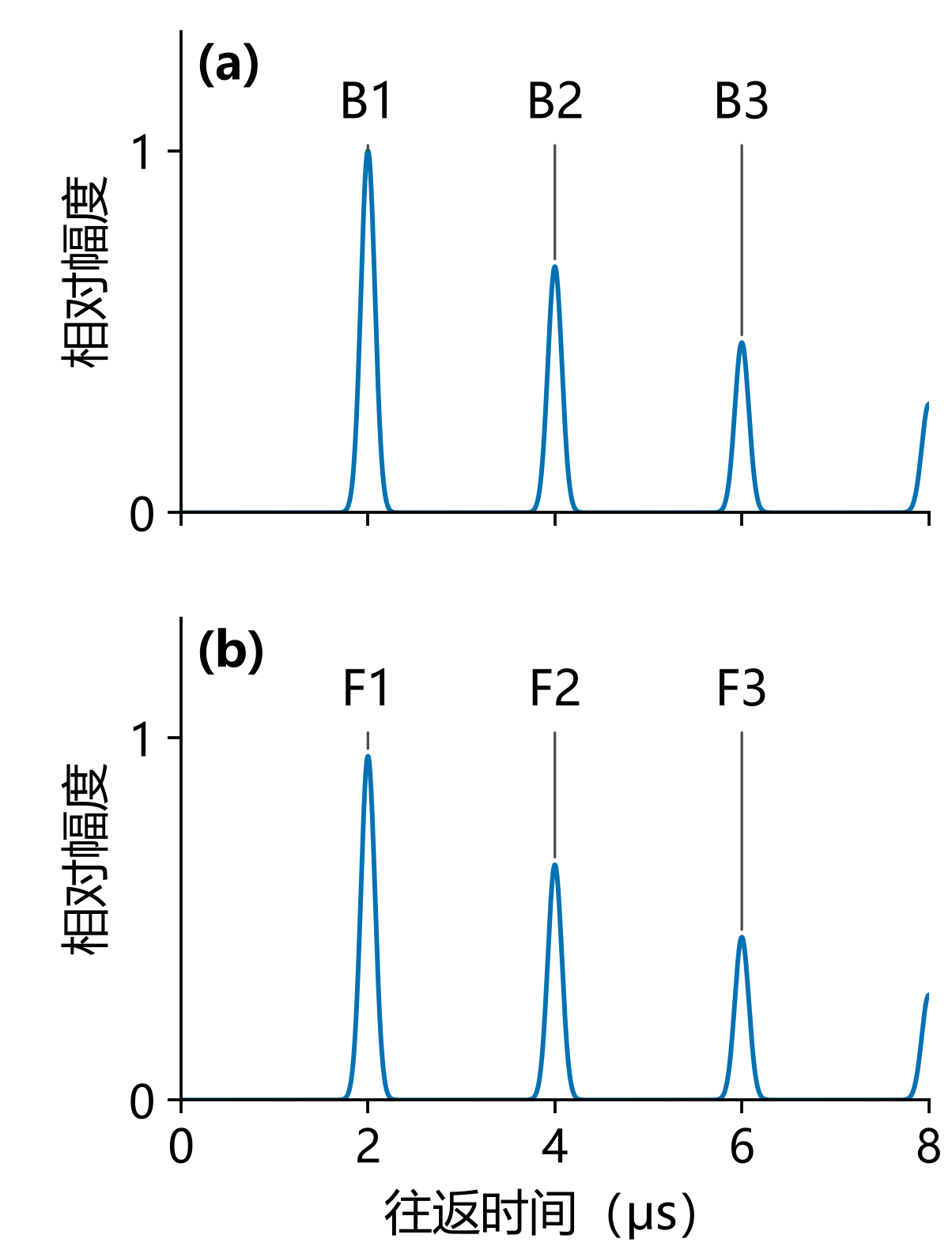

图3　只看等间距回波仍可能误判。上图6 mm薄壁的多次底面回波，与下图6 mm深的强内部反射面所产生的多次反射，都可形成2 μs间隔。两组包络为理想化合成，不表示任意分层均能产生这类波形；峰的间距不能独自确定反射面性质。
图3　只看等间距回波仍可能误判。上图6 mm薄壁的多次底面回波，与下图6 mm深的强内部反射面所产生的多次反射，都可形成2 μs间隔。两组包络为理想化合成，不表示任意分层均能产生这类波形；峰的间距不能独自确定反射面性质。

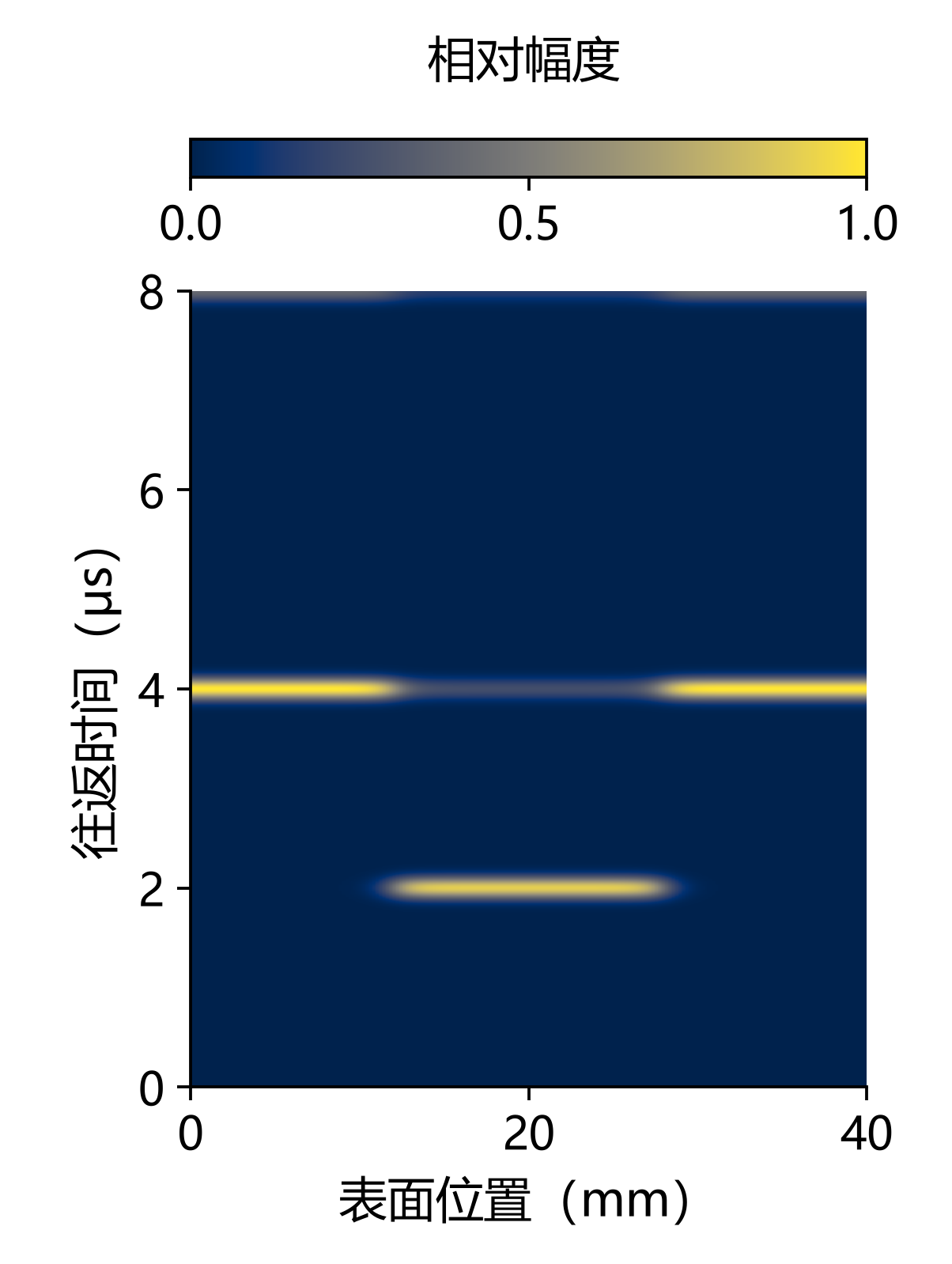

图4　沿表面移动探头，可观察早到回波出现的范围。合成图中横向12—28 mm范围出现2 μs的早到回波，同时4 μs处底面信号减弱；两侧仍以4 μs信号为主。位置、振幅和过渡均为教学设定，非B扫实测；它展示保留位置与全波形的用途，不给出定量缺陷尺寸。
图4　沿表面移动探头，可观察早到回波出现的范围。合成图中横向12—28 mm范围出现2 μs的早到回波，同时4 μs处底面信号减弱；两侧仍以4 μs信号为主。位置、振幅和过渡均为教学设定，非B扫实测；它展示保留位置与全波形的用途，不给出定量缺陷尺寸。
