曲面超声测厚与探头尺寸
小直径管测厚，探头为什么不能只求大？
结论与适用范围
NB/T 47013.3—2023第8.3.3.2 c项规定，曲面工件测厚应选择晶片尺寸较小的探头。该项位于用于超声检测仪的探头选择条件中；数字式测厚仪探头与仪器配套固定使用。晶片尺寸不等于外壳直径，也不等于接触面尺寸。选型须核仪器、频率、厚度范围、温度及表面条件。
为什么

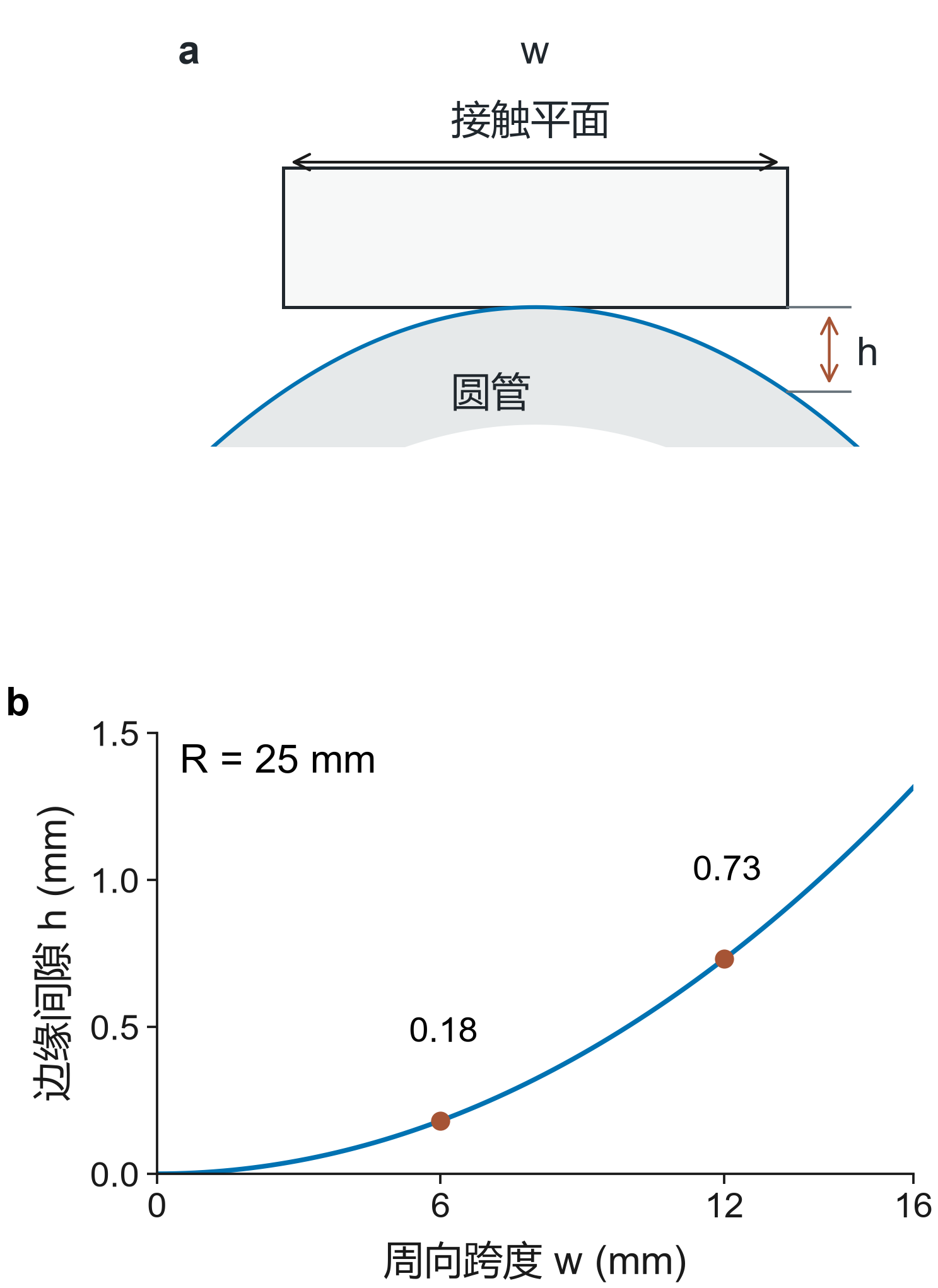

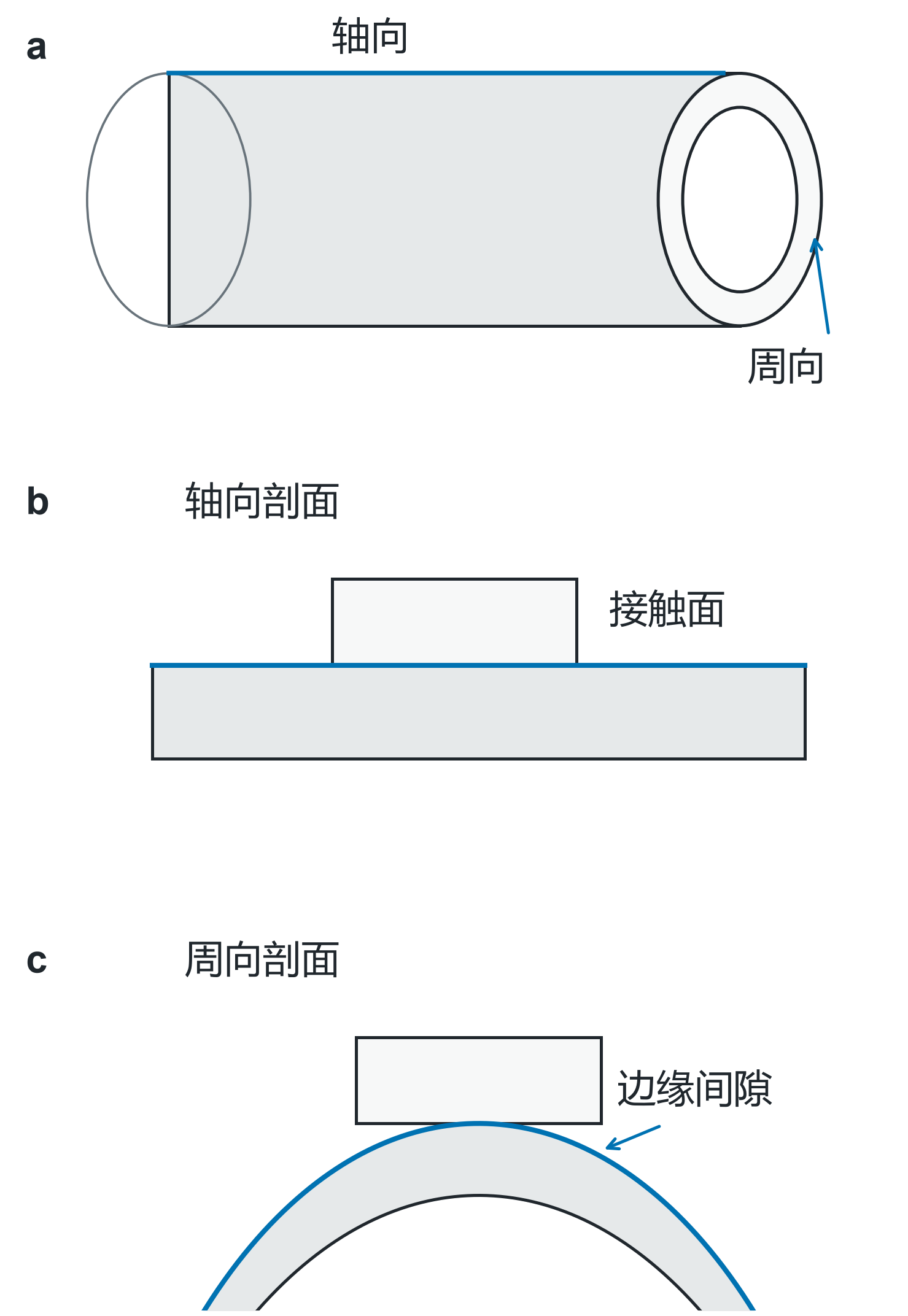

直圆管沿轴向的母线为直线，周向具有曲率。平面接触面与圆顶相切时，越向边缘越离开圆面。令外半径R、周向跨度w、边缘间隙h，则h=R−√[R²−(w/2)²]，0<w<2R。当w远小于R，h≈w²/(8R)。

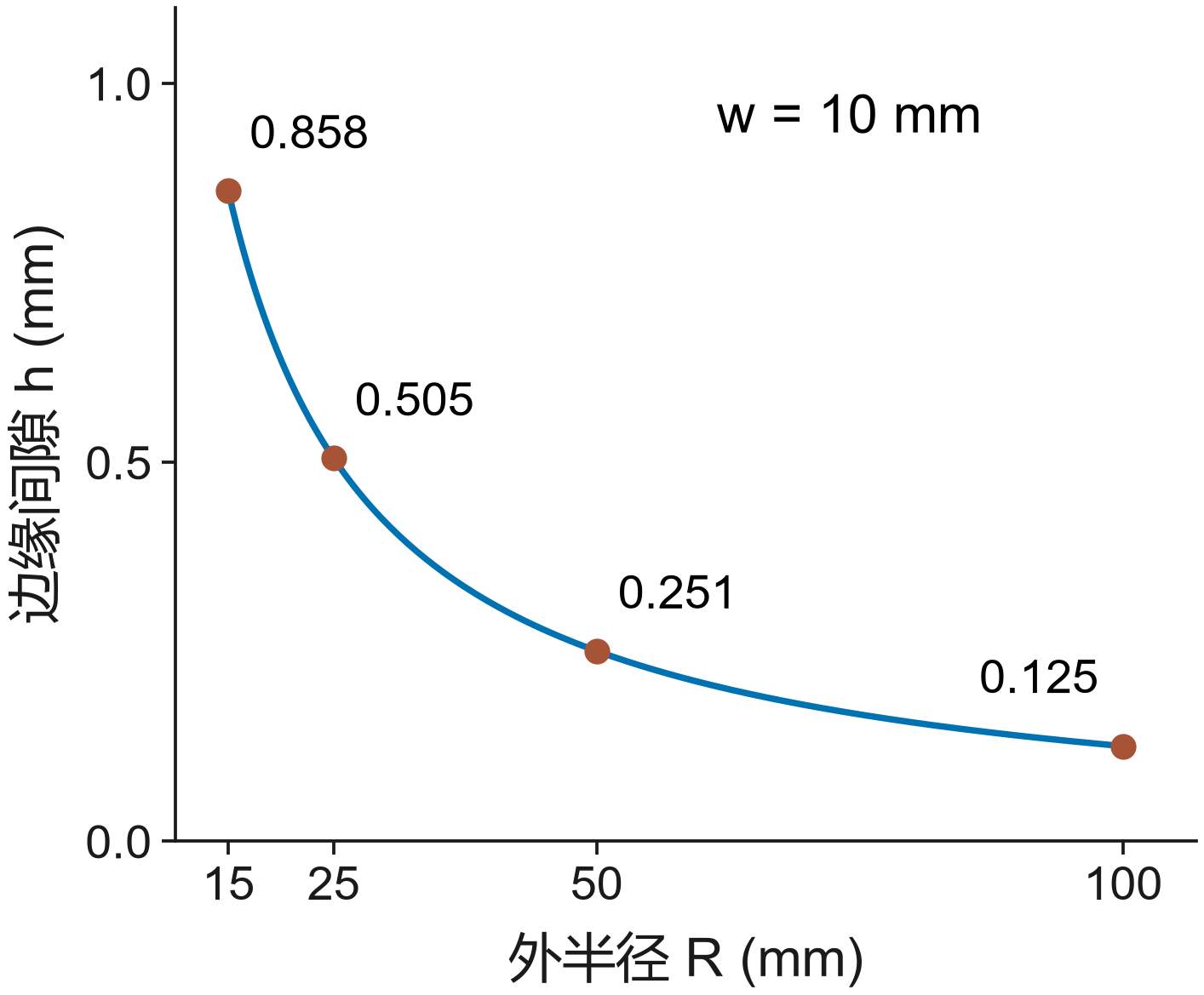

教学几何计算：R=25 mm，w=6 mm时h≈0.181 mm，w=12 mm时h≈0.731 mm。w=10 mm，R=15、25、50、100 mm，h≈0.858、0.505、0.251、0.125 mm。参数是假设，结果可由圆方程复算；不是标准允许间隙、实测耦合层厚度、声场结果或测厚修正值。不能从仪器读数直接减去h。
现场核查
- 核管径、材料、预期厚度、温度、损伤和探头参数；第8.3.3.1要求按仪器类型、厚度、表面状况等选择探头。
- 按第7.9.2处理浮锈、鳞皮、部分脱离涂膜，必要时适当修磨；不得为凑稳定数字任意磨薄工件。
- 完成仪器检查和适用校准，验证当前组合；观察接触稳定性及有效回波。第7.4.3说明A扫描显示可用于检查测量有效性。

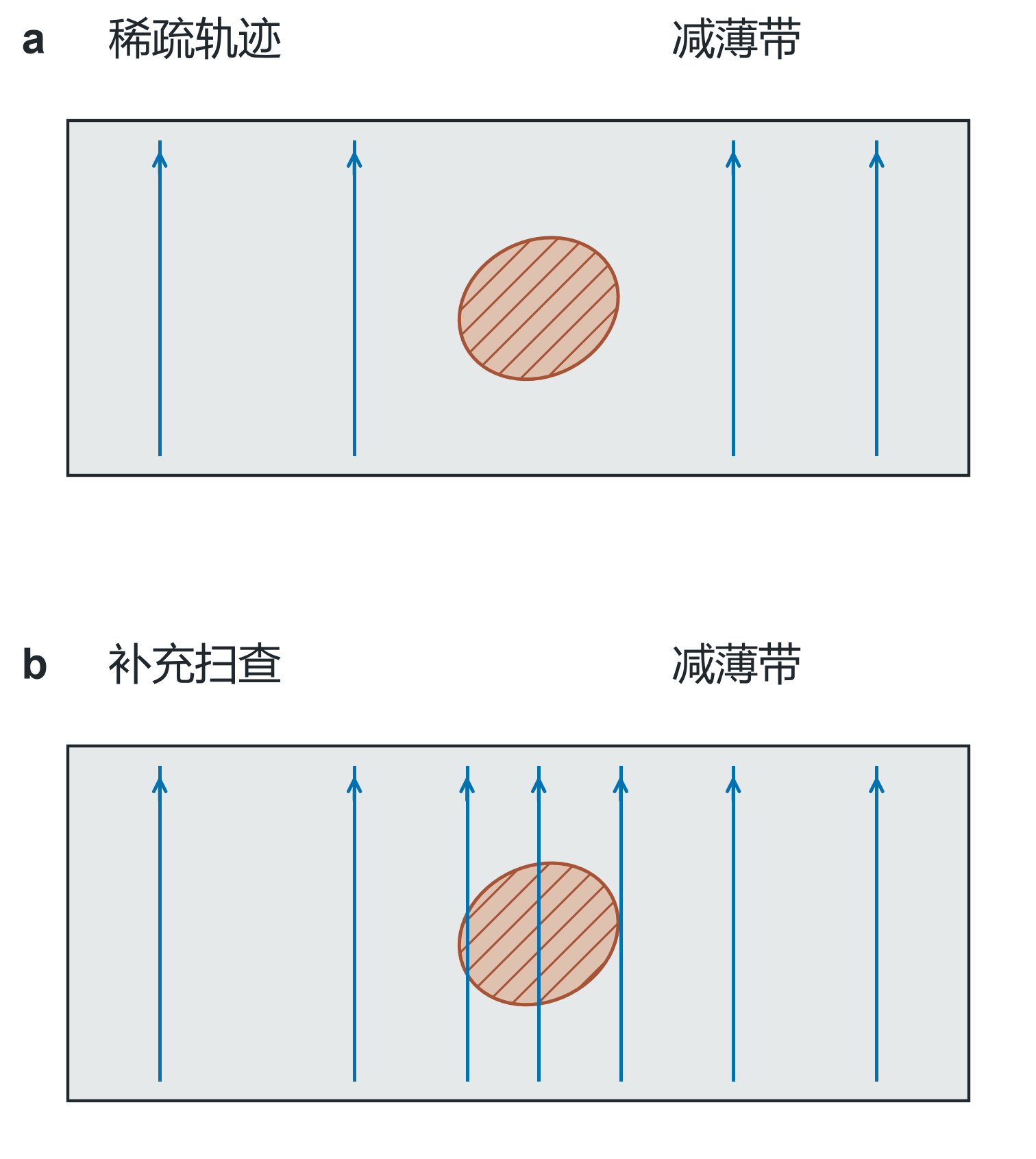

- 找区域最小壁厚时，第8.3.2.2一般要求用超声检测仪扫查。较小探头不替代覆盖范围、异常点复核和定位记录，扫查间距由方案与验证确定。
常见误判与自测
- 小外壳能证明小晶片吗？不能，须查参数。
- 0.73 mm几何间隙能当厚度修正吗？不能，模型未包含声路及仪器处理。
- 四点稳定能证明区域最薄处吗？不能，还要有效回波、扫查覆盖与最薄点定位。
