粗糙表面测厚，为什么不能只认稳定读数？
粗糙表面测厚，为什么不能只认稳定读数？
数字不跳，还需要查什么
在一段外表面粗糙的管道上，探头轻轻放下时读数跳动，多涂一点耦合剂再压紧，数字终于停住了。此时最容易省掉的一步，是确认这个数字究竟对应金属壁厚，还是包含了接触条件与回波选择的影响。
本文讨论承压设备接触式超声测厚。探头发出声脉冲，仪器根据回波到达时间和设置声速换算厚度。耦合剂是探头与工件之间传递声能的介质。显示重复，只说明重复操作得到相近结果，还要核查结果与真实厚度的关系。
看一个假设例子：参考厚度8.00 mm，五次读数都在8.18—8.20 mm之间。它们彼此只差0.02 mm，看起来很稳定；平均值却比参考厚度高0.188 mm。若只观察跳不跳，就会漏掉这类共同偏移。

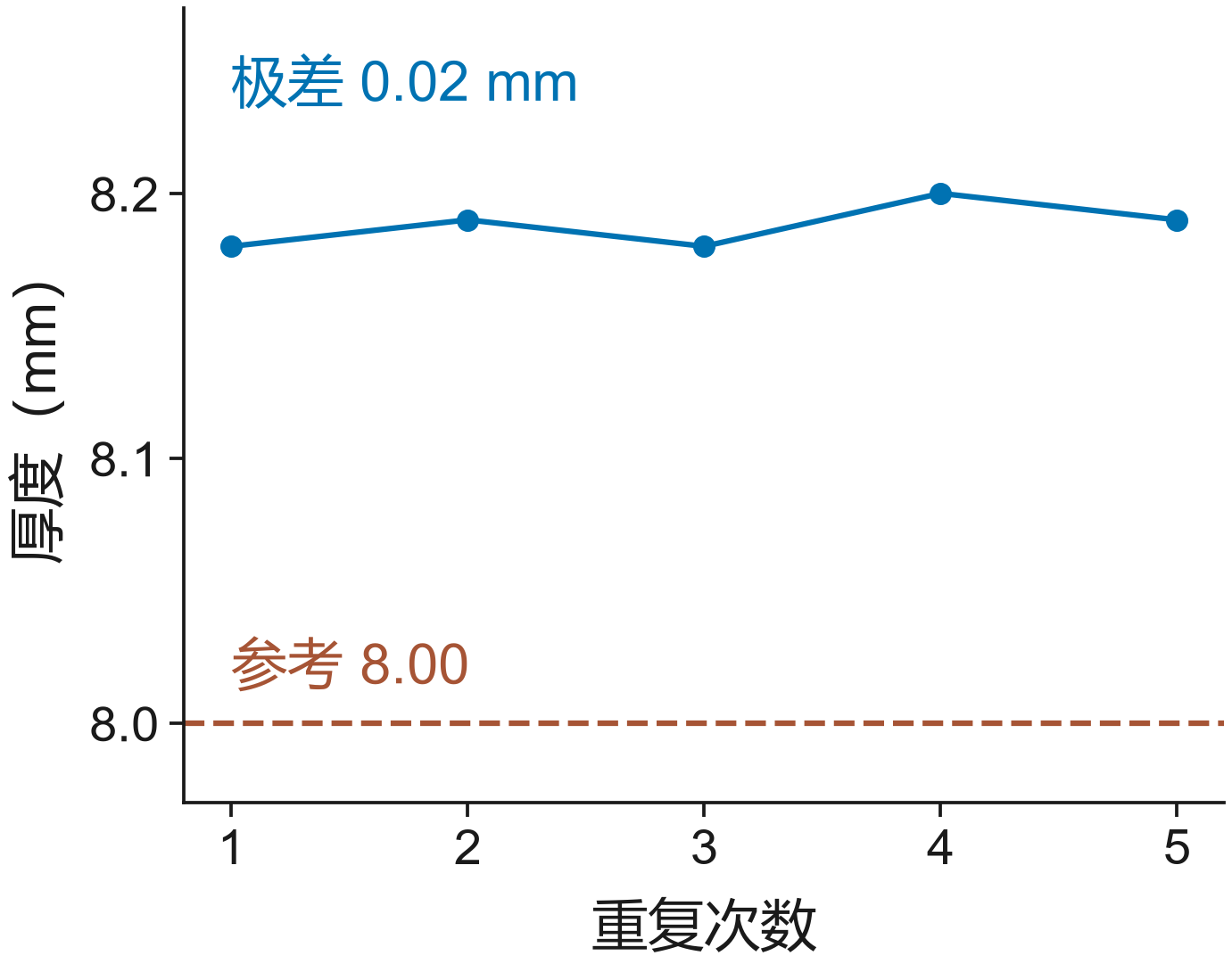

图1 稳定读数仍可能带有固定偏移。五次示意读数为8.18、8.19、8.18、8.20、8.19 mm，极差仅0.02 mm；假设参考厚度为8.00 mm，平均值却偏高0.188 mm。数据为教学假设，用来区分重复性与偏差，不对应实际设备或允许误差。
重复性回答“几次结果是否接近”；偏差回答“结果与参考值差多少”。粗糙表面上，先确认接触、校准与回波有效，再评价读数，不能把稳定显示直接当作准确。
为什么要加耦合剂，又要排掉多余部分
粗糙表面的高低起伏会让探头与金属之间留下空隙。耦合剂填充接触间隙，有利于声能进入工件。NB/T 47013.3—2023《承压设备无损检测 第3部分：超声检测》第7.9.1条要求选择无气泡、黏度适宜的耦合剂。[S1]
对表面粗糙的工件，该条要求选择较稠的耦合剂，并适当增加用量。这里的目的在于改善耦合；并非涂得越厚，厚度结果就越可靠。加入时的用量与探头接触后留下的层厚，是两个不同的量。
第7.9.2(b)条接着要求：探头接触工件时施加一定压力，数值为20—30 N，保证良好耦合并排除多余耦合剂，使接触面形成极薄的耦合层。两条合起来读，操作逻辑才完整：先保证有足够介质，再控制实际接触状态。[S1]

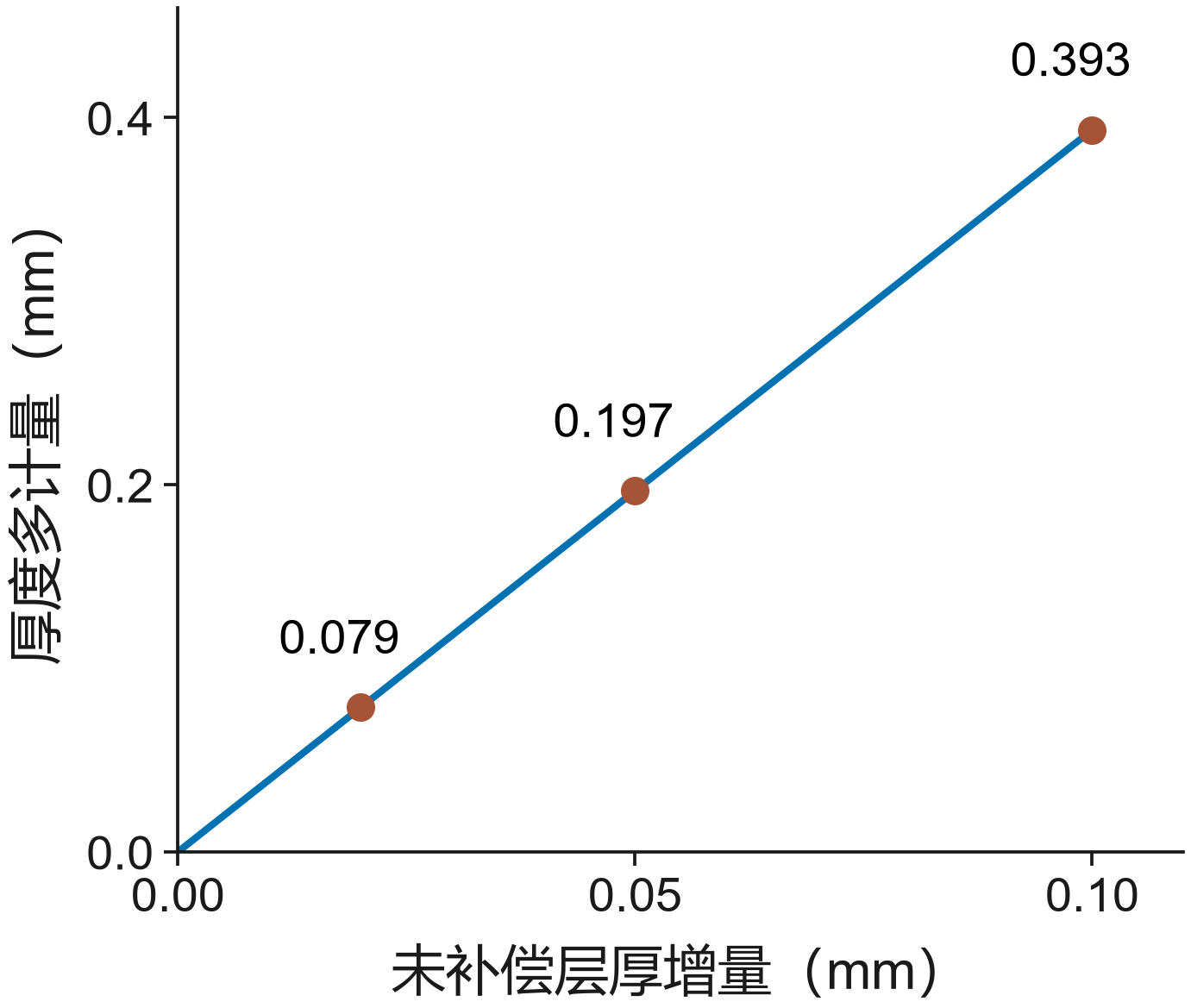

图2 未扣除的耦合层时间可被换算成额外金属厚度。假设金属声速5.9 mm/μs、耦合剂声速1.5 mm/μs，未补偿层厚增加0.02、0.05、0.10 mm时，多计厚度约为0.079、0.197、0.393 mm。曲线按两程传播模型计算，仅用于解释计时关系；实际仪器的测量模式与补偿决定是否计入该项。
简化为垂直往返声程，未补偿耦合层厚度增加Δd时，多出的往返时间为2Δd/c液；若仪器把它全按金属声速c金换算，就多计Δh＝Δd×c金/c液。假设两种声速分别为5.9和1.5 mm/μs，增加0.05 mm就可能多计约0.197 mm。
这个模型解释的是“额外时间进入厚度换算”的后果。实际仪器可能采用不同起止回波或补偿方式，不能把图中的数值当现场扣减表。遇到涂覆层、特殊探头或特殊测量模式，应先确认它究竟在计量哪一段声程。
先处理表面，再比较同点和邻点
第7.9.2(a)条要求清除测量表面存在的浮锈、重皮或部分脱离的涂膜，必要时进行适当修磨。这些附着物可能使探头压在松动层上，重复接触也未必重复同一声程。处理前后，应留下测点位置及表面状态记录。[S1]
适当修磨是为建立可测条件，操作还应受现场安全措施和检测工艺约束。不能为了追求漂亮数字随意磨去基体，也不能在处理后只记录一个新厚度，把表面状态改变这一事实从记录中删掉。

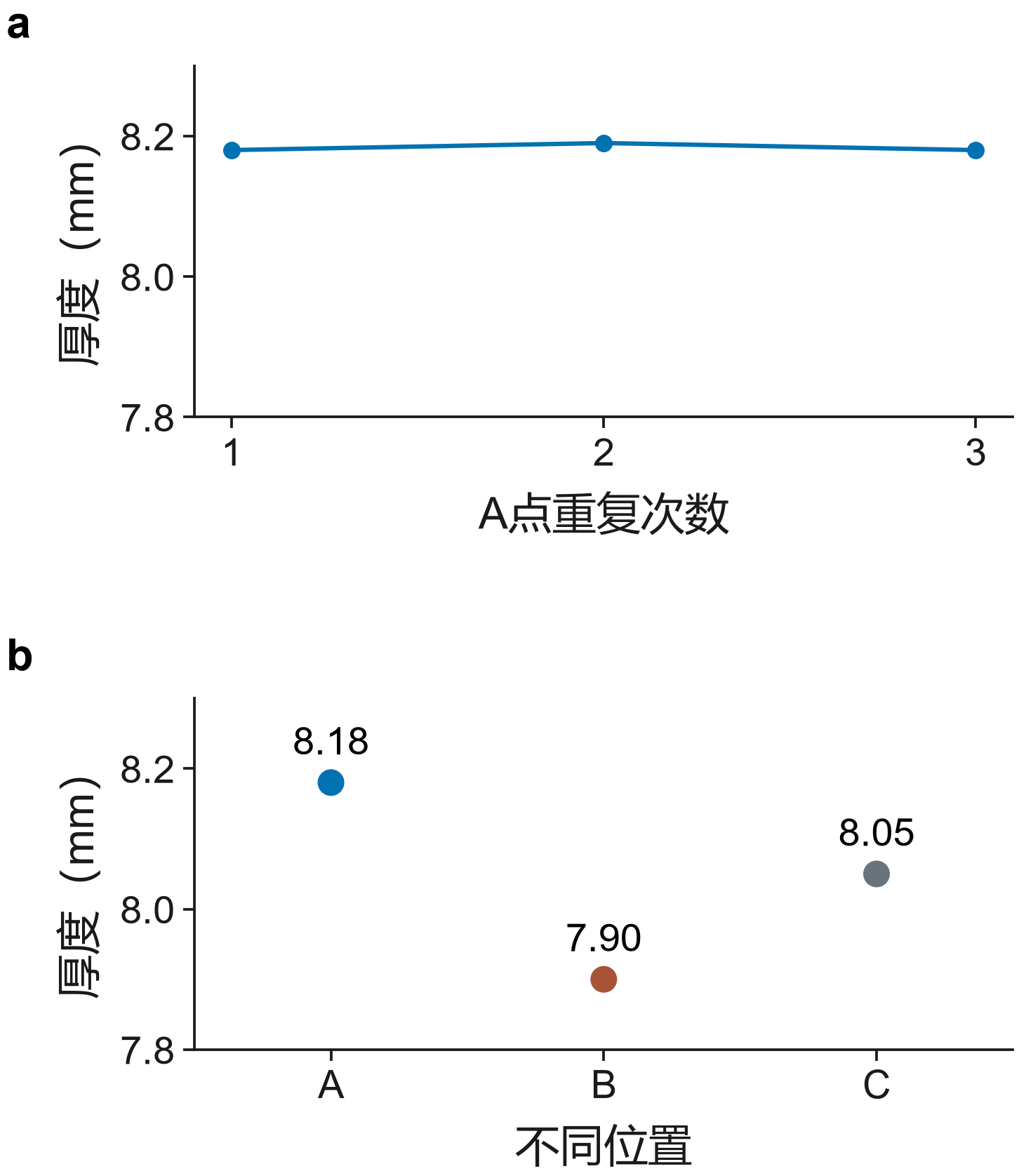

图3 重复读数与位置差异要分开。a，同一位置A三次读数8.18、8.19、8.18 mm；b，移动到B、C后分别得到7.90、8.05 mm。全部为假设数据，A/B/C不是标准测点布置。邻点变化提示核查位置、表面与回波，单靠这些数值不能确定减薄或分层。
比较时，先看同一个已标识测点重复放置探头的结果，再按检测方案检查周围位置。同点结果变化较大，应优先查接触和回波；邻点之间确有差异，则还要考虑实际厚度分布、局部几何和内部反射，不能一律归为耦合不好。
同点重复与邻域覆盖解决不同问题。探头在一个位置重复十次，没有增加其他位置的检验覆盖；把十次数字平均，也不能找出没有测到的局部薄处。测点间距与范围应来自适用方案，不能由这组教学数据反推。
异常小值，为什么还要看回波
仪器显示较小厚度，可能与真实减薄有关，也可能是选中了较早的内部反射。反过来，较大的稳定数值也可能包含计时偏移。读数变化只提供线索，需要把它与工件位置、表面状态及回波一起解释。
第7.9.3条指出，测量区域存在微小夹杂物或分层类缺陷时，测厚数据会出现异常；认为有必要时，应使用超声检测仪对异常部位进行检测和厚度测量。带A扫描显示的设备能把回波随时间的变化呈现出来，帮助核查计时终点。[S1]

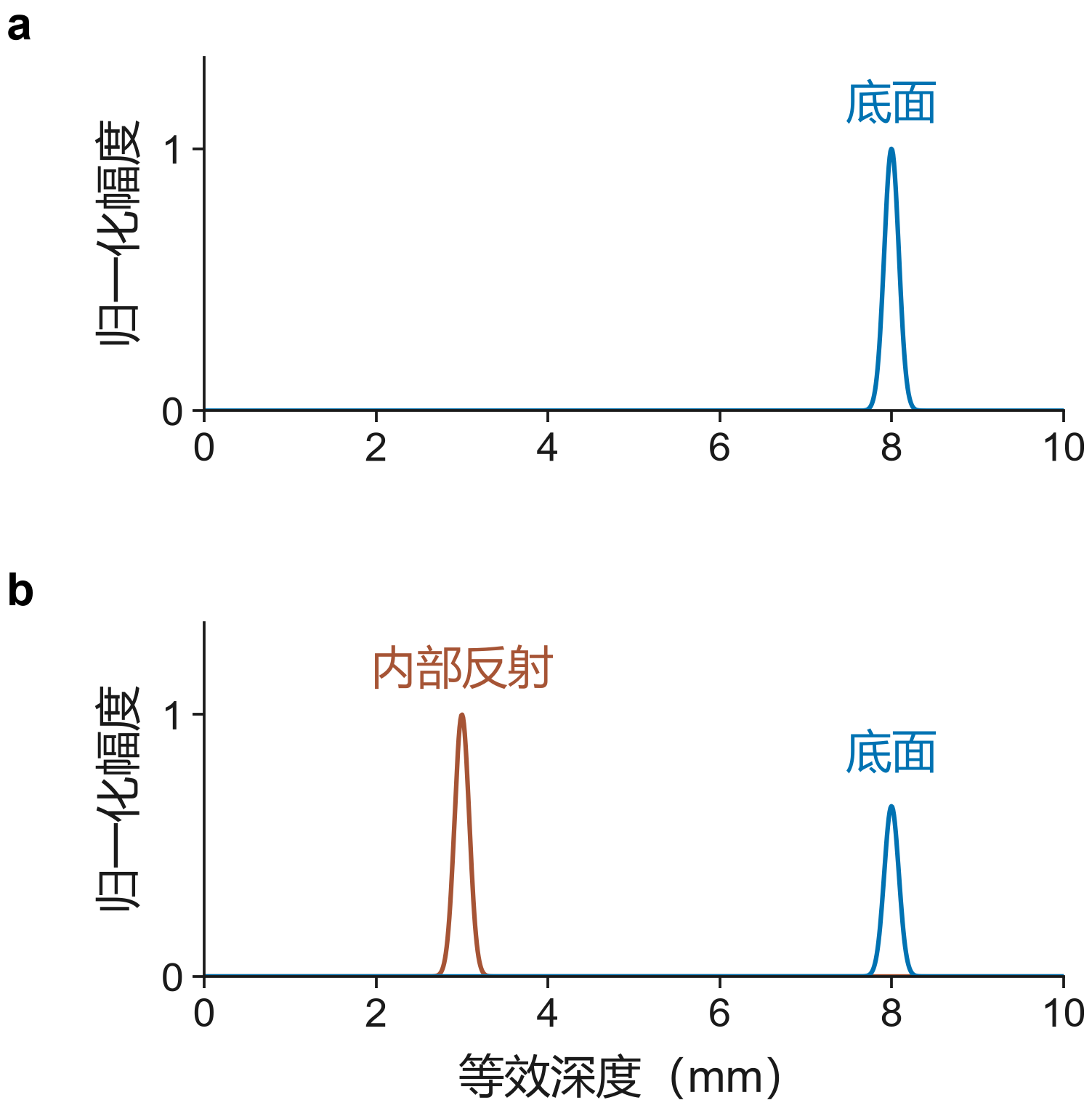

图4 计时终点选错，数字也可能稳定。a，假设完整底面回波对应8.0 mm；b，假设内部反射位于3.0 mm，对应的早到回波也可能稳定。波形为解析示意，不是实测A扫描，横轴为按5.9 mm/μs换算的等效深度。第7.9.3条要求对夹杂、分层等引起的异常按需要进一步检测与测厚。
在假设图中，8 mm底面与3 mm内部反射对应不同到达时间。如果把内部反射当成底面，得到的数字可以很稳定，却不等于完整壁厚。实际识别仍需结合仪器设置、声束路径和复测证据，不能只凭一个峰的位置给缺陷定性。
发现疑似分层时，也不要简单改选一个更大的数值填表。应保留异常位置和波形，按工艺开展进一步检测，使后续人员能够分清：哪个数是有效壁厚，哪个是异常指示，以及两者的判断依据。
现场按这个顺序留下证据
开始前，检验员先核设备、材质、测厚范围、仪器探头组合及适用工艺，再处理测量表面。校准或复核记录、测点位置和现场读数应能够对应起来；同一台仪器在别处使用正常，不能代替本次条件检查。
- 标识位置并记录表面状态，清除影响接触的浮锈、重皮和松脱涂膜，必要时适当修磨。
- 选择适宜耦合剂，按要求接触并排除多余部分；重复放置探头，观察读数及有效回波。
- 对异常位置保留读数与波形，结合邻域检查和必要的超声检测查明原因，不挑一个顺眼的数代替判断。
- 按第7.10条完成复核；发现超差时追溯测量开始或上次复核以来的数据，并按要求复测。
第7.10.1条把“对测量数值有怀疑”列为复核情形。它还包括连续测量超过1 h、探头或探头线更换、材料类型改变、与校准时试块表面相比工件温度变化超过15℃及测量结束。不能只等到结束才处理已经出现的疑点。
复核读数偏差超过仪器允许误差时，第7.10.2条要求复测测量开始或上次复核以来的全部测量数据。记录里若只有厚度数值、没有时间顺序和测点标识，追溯这段数据就会困难，因此这些信息要在测量时留下。
把判断带回那个粗糙测点
有三个常见误判需要纠正：读数不跳就认定准确；耦合不好就一直加厚耦合剂；异常小值一律当成腐蚀。这些做法都跳过了测量条件或回波验证。把数字、测点和有效回波对应起来，才能解释它代表什么。
- 五次读数非常接近，能否证明没有共同偏移？答：不能。还需通过参考条件、校准与有效回波核查偏差。
- 粗糙表面可以增加耦合剂用量，是否意味着保留厚耦合层？答：不是。接触后仍须排除多余部分，形成极薄耦合层。
- 出现异常小值，换个位置得到大值就可结束吗？答：不可以据此抹掉原异常。应保留位置与波形，复核并按需要进一步检测。
回到开头的管道，数字稳定后，检验员还要核表面处理、耦合状态、校准与回波，再决定如何记录该点。下次遇到同类情况，先把测点标识、表面照片和有效回波留在一起；异常未查清的点保持可追溯，后续复测才能回到同一个位置。
来源
NB/T 47013.3—2023《承压设备无损检测 第3部分：超声检测》；国家能源局；全国标准信息公共服务平台；2023-12-28发布，2024-06-28实施；2026-10-17核验现行。第7.9.1—7.9.3条、第7.10条；印刷52—53页/PDF59—60页。原件核技术条款，官网核身份及状态。
