测厚显示两位小数，精度就是0.01毫米吗？
测厚显示两位小数，精度就是0.01毫米吗？
屏幕上的10.03，告诉了我们什么
检验员在一段钢管上测得10.03 mm，旁边一台仪器显示10.0 mm。两者都能测厚，但前者多了一位小数。能否据此认定它更准确，甚至把报告中的测量能力写成“精度0.01 mm”？先别急着把显示格式写进技术结论。
数字式超声测厚仪根据声脉冲与回波的时间关系，结合设置声速换算厚度。读数经过处理后显示在屏幕上。这里有两个环节：测量过程有没有正确对应工件壁厚，以及计算结果最后按多细的间隔显示。
把它想成一把刻线很密的尺。刻线间隔变小，读数可以更细；但尺的零点若偏了，或贴靠方式不对，读出来仍会偏。电子屏幕也一样：多一位小数，首先说明显示得更细，不能单独证明结果更接近参考值。

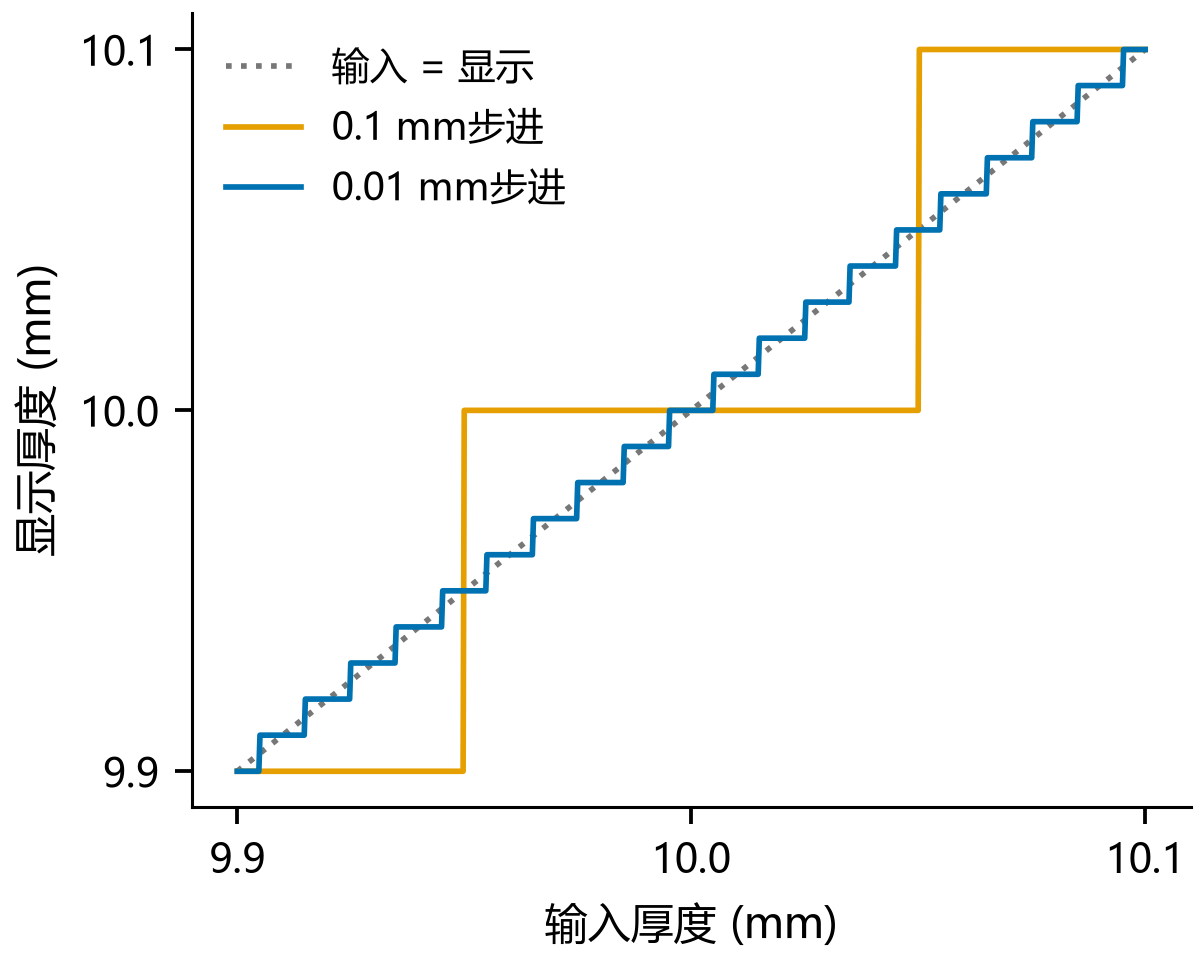

图1 显示步进决定数字能细分到哪一级。蓝线按0.01 mm步进、橙线按0.1 mm步进对同一输入四舍五入；灰虚线为输入等于显示。仅模拟数字舍入，不包含探头、声速、耦合或回波误差，不能用这条曲线评价实际仪器。
显示步进回答“相邻显示值差多少”；示值偏差回答“仪器读数与参考值差多少”。要评价测厚结果，必须把仪器性能、校准条件和现场有效回波一起核查。
相同两位小数，也能偏向不同位置
设有一个参考厚度10.00 mm的试块。第一组读数为10.00、10.01、9.99 mm，第二组为10.08、10.09、10.07 mm。两组都显示两位小数，最大与最小之差也都是0.02 mm，但它们围绕的中心不同。
第一组平均值为10.00 mm，第二组为10.08 mm。以读数减参考值计算，第二组平均偏差为+0.08 mm。它重复得不错，却存在共同偏移。这里用理想化参考值解释概念，实际校准还应考虑参考标准及其不确定度。

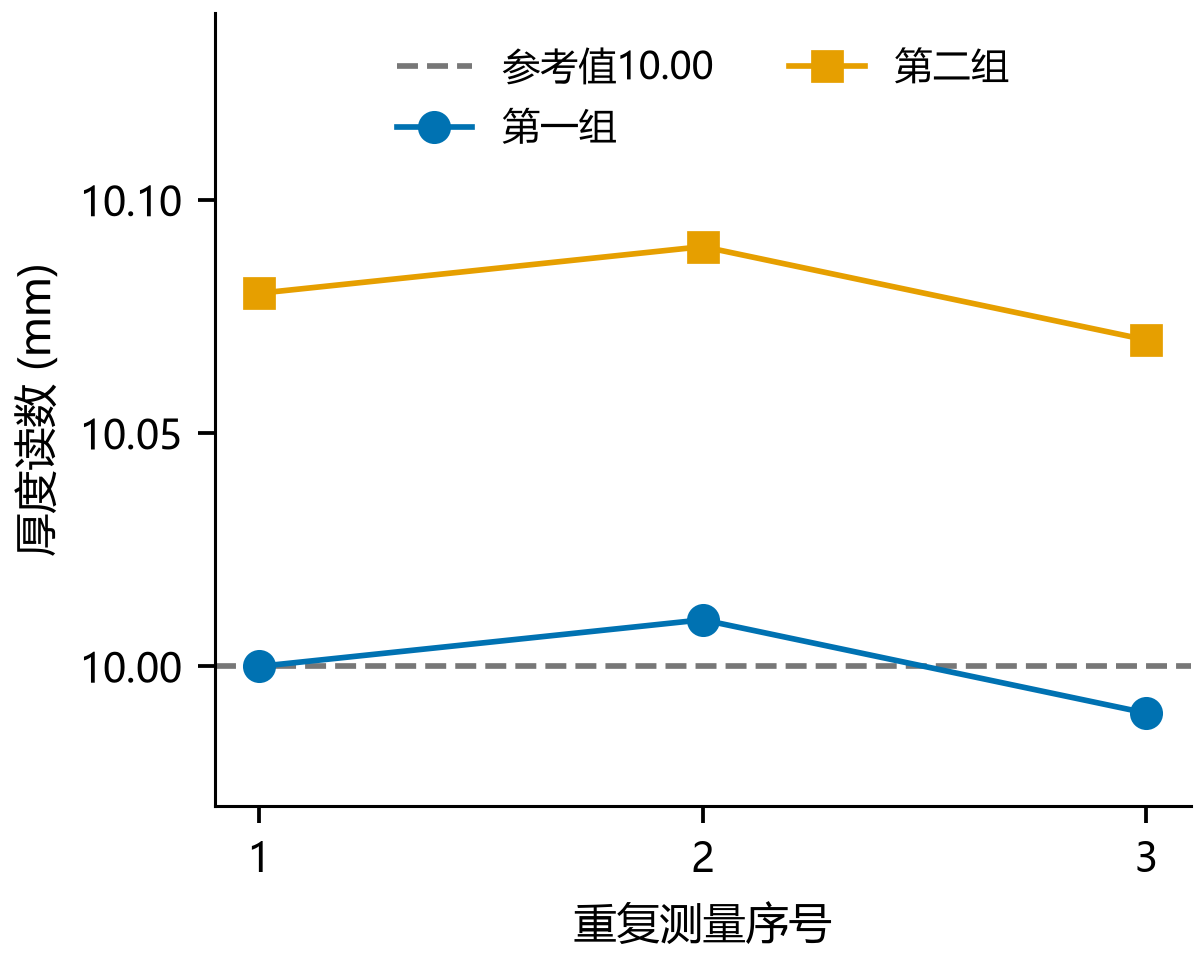

图2 位数相同，示值偏差仍可不同。以10.00 mm参考值为基准，假设两组读数分别为10.00、10.01、9.99和10.08、10.09、10.07 mm。两组极差均为0.02 mm，第二组平均偏差为+0.08 mm。数据为教学假设；图中参考值不画不确定度，仅用于说明概念。
因此，分辨得细、重复得稳、偏差小是不同判断。现场常说的“精度”容易把这些意思混在一起；写技术记录时，直接写显示分辨力或步进、检验条件、示值偏差及采用的允许误差，后续人员才能知道究竟核过哪一项。
同样，某次测量恰好等于参考值，也不能证明整个厚度范围都合格。零点偏移与声速设置问题可能在不同厚度下表现不同。拿一个厚度点检查，只获得这个条件附近的证据，还需要覆盖适用测量范围。
标准中的百分数，不能漏掉厚度这一项
NB/T 47013.3—2023《承压设备无损检测 第3部分：超声检测》第7.4.1条要求按工件厚度范围、表面状况、材质及测量精度要求等选用仪器。这些条件决定适用性，屏幕小数位数没有取代它们。[S1]
该条对带A扫描显示数字式测厚仪和数字式测厚仪给出“通常为±（0.5%T＋0.05 mm）”的测量精度表达。按厚度T计算，20 mm时为±0.15 mm，50 mm时为±0.30 mm，100 mm时为±0.55 mm。

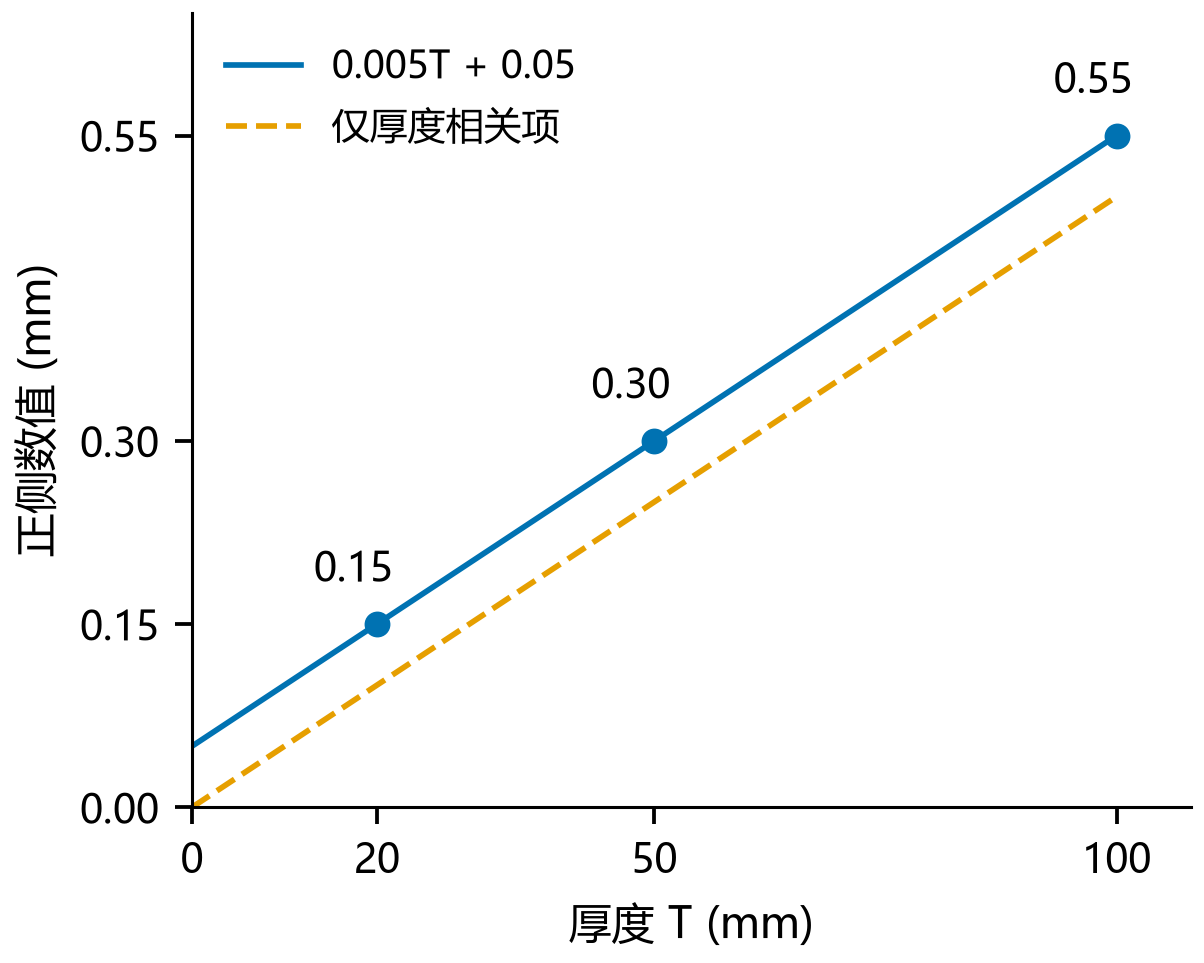

图3 厚度相关项与固定项要一起计算。按第7.4.1条给出的通常测量精度表达式，正侧数值为0.005T+0.05 mm。T为20、50、100 mm时分别为0.15、0.30、0.55 mm；完整表达为正负两侧。该式用于说明标准文字与小数位数不同，不是所有仪器的统一现场误差限。
计算时，0.5%先写成0.005，再乘厚度，最后加0.05 mm。比如20 mm时，厚度相关项是0.10 mm，固定项是0.05 mm；不能把括号里的百分数漏掉，也不能把0.05 mm误读成屏幕最末位。
原文保留了“通常”这一限定，并区分仪器类型与适用厚度范围。具体仪器可能有更好的技术指标；现场应核说明书、校准或核查结果、检测工艺和任务要求。不能把这个示例表达套成所有设备都允许的误差，更不能据此免除现场复核。
多测几次取平均，能解决偏差吗
当重复读数在参考值两侧波动时，增加有效重复测量有助于了解离散情况。但若每次都带着同样的偏移，平均值也会继承这部分偏移。平均运算只处理已有数字，不会替仪器改正错误声速或错误计时终点。
例如五次读数10.08、10.09、10.07、10.08、10.08 mm，平均仍是10.08 mm。把结果写成10.080 mm只是增加了书写位数，没有增加一次新的测量，也没有让参考厚度10.00 mm与它更接近。

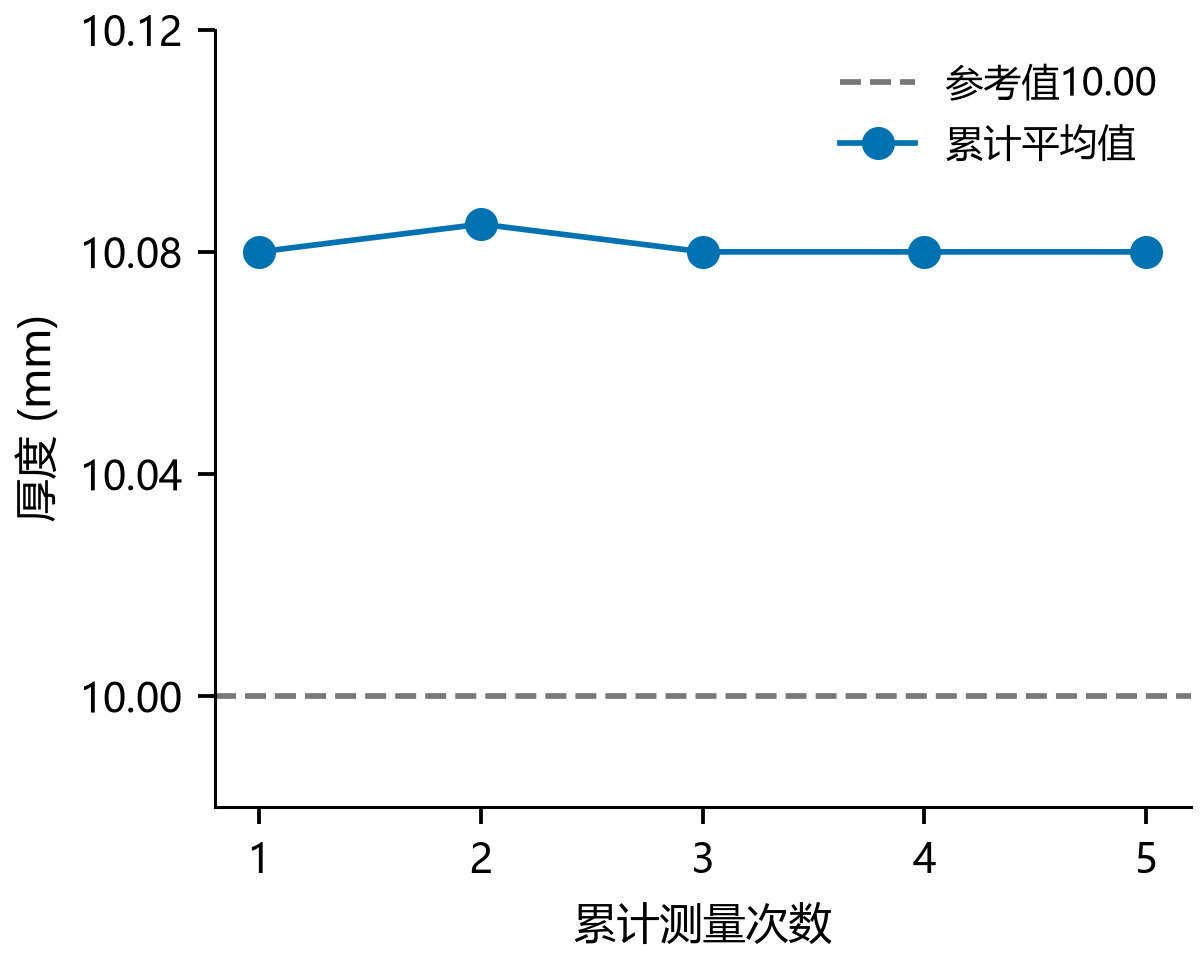

图4 平均值不能自动消除共同偏移。假设五个读数为10.08、10.09、10.07、10.08、10.08 mm，图示前1至5次的累计平均值与10.00 mm参考值。第五次平均仍为10.08 mm。数据为教学假设，不代表真实校准或仪器试验。
平均还要先确认数据属于同一被测对象。不同测点的厚度差可能来自真实局部减薄，不能为了得到稳定数字随意平均。若检测方案要求记录局部最小有效厚度，平均后掩盖薄处会改变后续评价的输入。
遇到异常值，检验员应先查它为什么出现。第7.4.3条说明，带A扫描显示的仪器可检查测量有效性，并显示厚度变化及内部缺陷或几何结构不连续性。有效回波核对解决的是“测到了什么”，不是“数字留下几位”。[S1]
把测量能力落实到三份记录
另一个容易忽视的细节是单位和符号。说明书写的相对误差通常随测量值变化，固定误差项则有长度单位；百分数、毫米和正负号都要完整抄录。只摘一个最小数字，会把原本附带条件的指标改成另一种承诺。
第一份是仪器与探头记录：型号、编号、适用量程、说明书中的性能条件，以及本次使用的模式。第二份是校准与核查记录：试块、参考厚度、各点读数和偏差。第三份是现场记录：测点、表面、温度、声速设置及异常回波。
第7.8.1.2条规定数字式测厚仪每3个月应至少进行一次运行核查，在测量范围内选取不少于5个厚度值测试；第7.8.1.3条还规定每6个月至少进行一次核查或校准并记录。带A扫描显示数字式测厚仪另须符合第7.8.3条的组合要求。[S1]
- 测前核仪器与探头是否适合本次范围和工件条件，查有效的校准、核查及工艺文件。
- 把参考厚度、读数和偏差分别记录，按适用要求判断，不能只勾选“显示正常”。
- 现场把有效读数对应到测点，保留影响结果的设置和条件；异常点核回波，不随意平均或删去。
- 按规定开展测量过程中的复核，发现超差追溯相应时段数据，安排复测并保留原始记录。
第7.10.1条把对测量数值有怀疑和测量结束列为复核情形，也列出连续测量超过1 h、更换探头或探头线、材料类型改变及规定的温度变化。第7.10.2条要求复核偏差超允许误差时，复测开始或上次复核以来的全部数据。[S1]
下次看到两位小数，先问哪一句
常见的第一种误判，是把0.01 mm显示步进写成±0.01 mm允许误差；第二种是读数不跳就省去校准与有效性检查。前者混淆性能指标，后者遗漏测量条件。把“这台仪器能显示什么”和“这次结果已经验证什么”分开记录。
- 10.03 mm的显示能否证明误差不超过0.01 mm？答：不能，需核性能条件与实际偏差。
- 读数都在10.07—10.09 mm，参考值10.00 mm，平均能消掉共同偏移吗？答：不能，本例平均仍偏高0.08 mm。
- 按0.5%T＋0.05 mm计算，T为20 mm时是多少？答：0.15 mm；使用该表达时还须保留仪器类型及“通常”的原文条件。
回到那段钢管，检验员先问：这台仪器在本次厚度范围和条件下，凭什么证明结果满足要求？拿出核查记录，核对应测点与有效回波，再填写报告。显示10.03 mm可以保留，但“精度0.01 mm”必须有独立依据；多写一位小数，不能替代这份依据。
来源
NB/T 47013.3—2023《承压设备无损检测 第3部分：超声检测》；国家能源局；全国标准信息公共服务平台；2023-12-28发布，2024-06-28实施；2026-10-18核验现行。第7.4.1、7.4.3—7.4.4、7.8.1—7.8.3及7.10条；印刷51—53页/PDF58—60页。标准原件核技术条款，官方详情核身份及状态。
原文来源
- NB/T 47013.3—2023《承压设备无损检测 第3部分：超声检测》
国家能源局；全国标准信息公共服务平台
2023-12-28发布，2024-06-28实施；2026-10-18核验现行
