预计阅读时间：约6分钟
设备风险等级决定检验有效性的最低要求。先按条文查下限，再按损伤、结构、方法和可检程度等因素论证所选方法是否达标；方法名称和覆盖率不能替代这一步判断。
一、先查对应要求
第7.2.2条对高风险、中高风险和中风险设备使用“应”，规定相应的选用要求；对低风险设备使用“可以”，表达允许采用的级别。

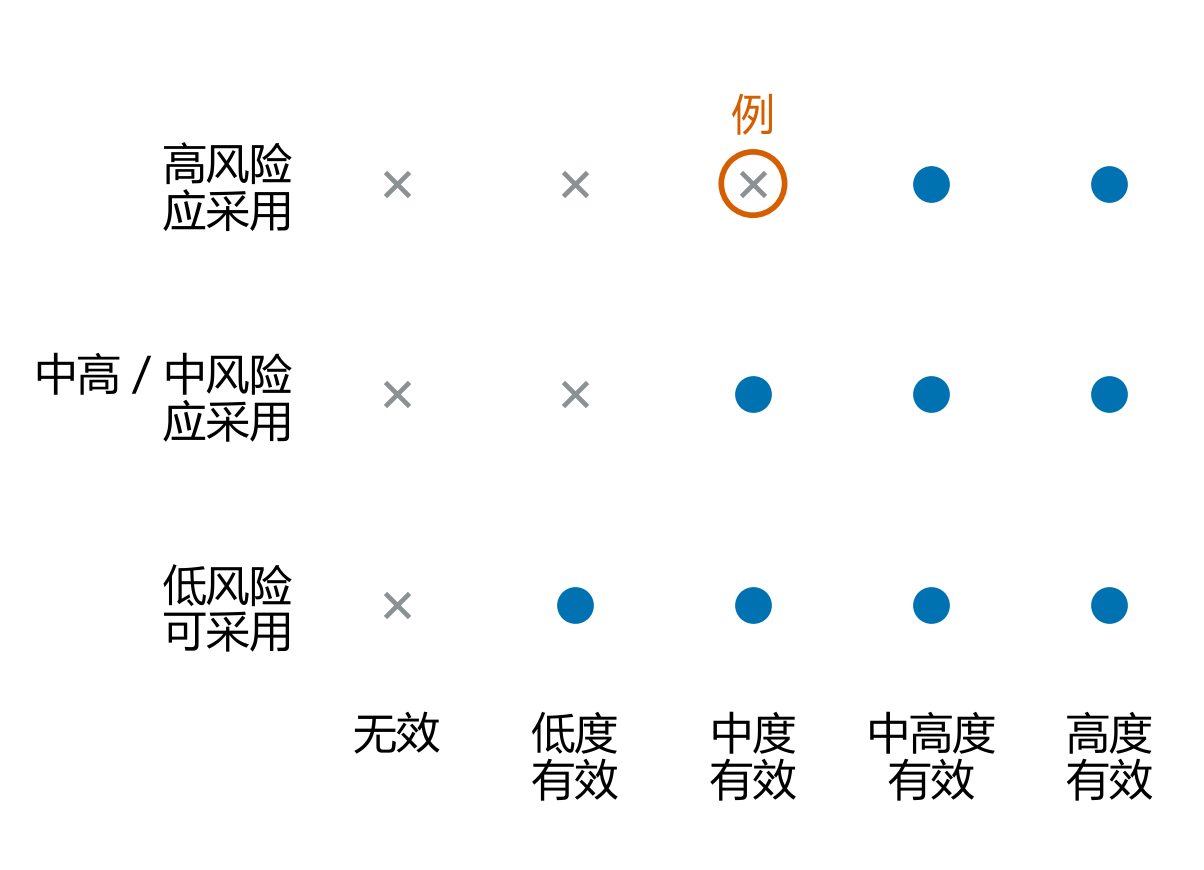

图1 高风险设备采用中度有效方法，未达到所需下限。圆点表示达到下限，叉号表示未达到，橙圈标出条件判读例。依据GB/T 26610.2—2022第7.2.2条（印刷页4）。
该条未单列“中低风险”的对应关系；使用其他风险分级名称时，应先核对评价方法，不能直接套用名称相近的档位。
二、读懂五级有效性
有效性描述某种检测方法准确识别某种损伤实际状态的置信度。表1把它分为五级，百分数及名称须对应阅读。
| 检验有效性级别 | 置信度 |
|---|---|
| 高度有效 | 80%～100% |
| 中高度有效 | 60%～80% |
| 中度有效 | 40%～60% |
| 低度有效 | 20%～40% |
| 无效 | 小于20% |
表1注：置信度指检测方法满足相关标准的检测精度要求，或经试验满足现场检测精度要求。上表依据GB/T 26610.2—2022表1（印刷页4）。
这些百分数不能当作设备失效概率、覆盖率或检出率的替代指标。具体方法的有效性分级仍需检测精度及适用条件的证据，不能仅按这些百分数自行给方法赋级。
三、核对六项因素
第7.2.1.1条要求，确定检验有效性时应考虑以下六项因素：
- 检验类型
- 设备或部件的结构类型
- 损伤模式及失效模式
- 损伤速率或敏感性
- 检测方法和频次
- 受检区域的可检程度

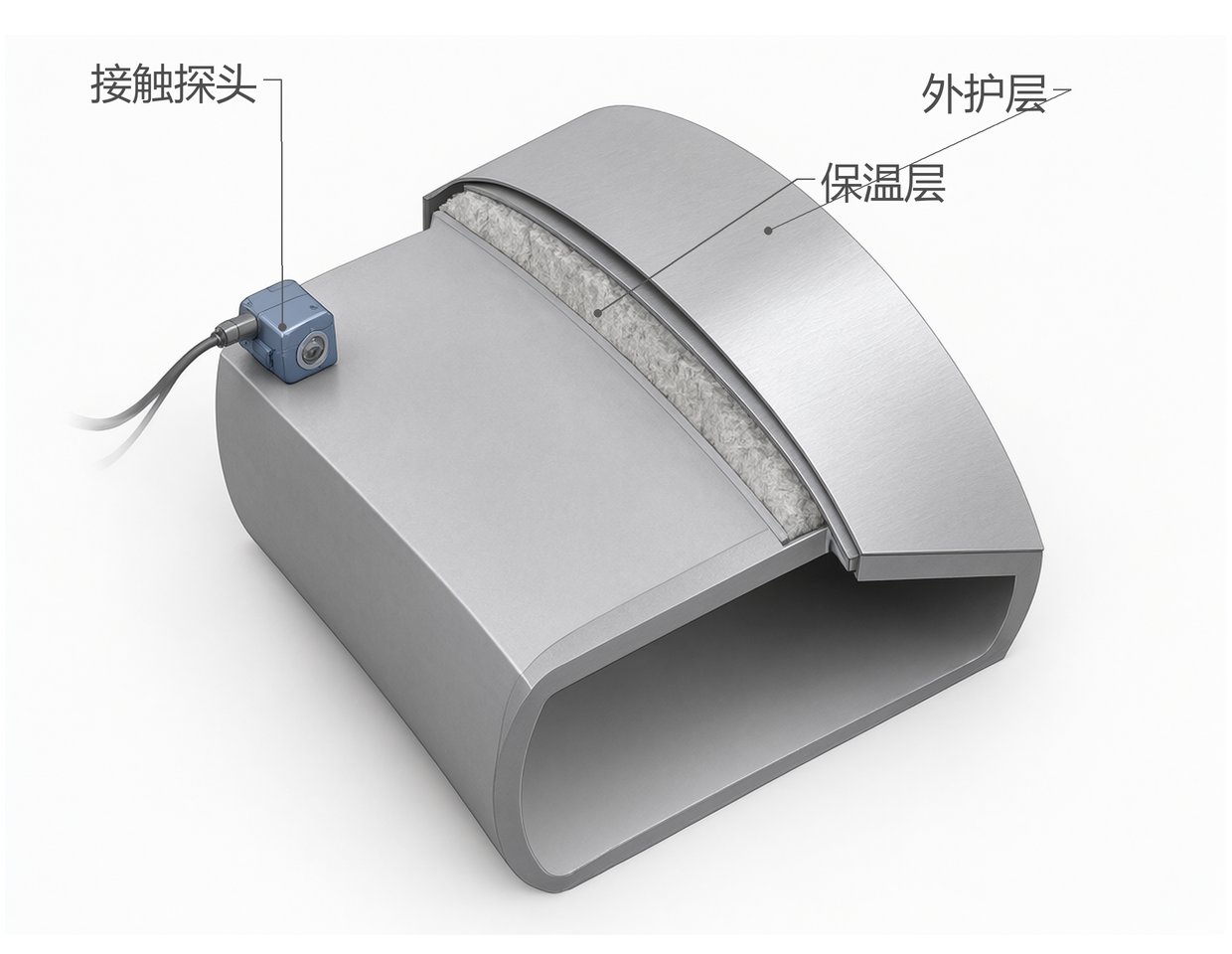

图2 可检程度影响检测实施。探头接触裸露金属，邻近区域仍有保温层和外护层。剖切示意，依据GB/T 26610.2—2022第7.2.1.1条（印刷页4）。
可见有效性不是某个无损检测方法名称的固有标签，也不是单纯提高频次就能升级。同一方法用于不同结构、不同损伤模式、不同可检程度的部位，级别可能不同。只凭方法名称或增加频次就认定有效性达标，是不成立的。
四、损伤须分别考虑
第7.1.5条规定，存在多种损伤形态时，应分别选择与各损伤形态相对应的检测方法。因此，同一设备若需检测多种损伤形态，就要分别核查相应方法的适用性及有效性，不能只给设备填一个方法名称。

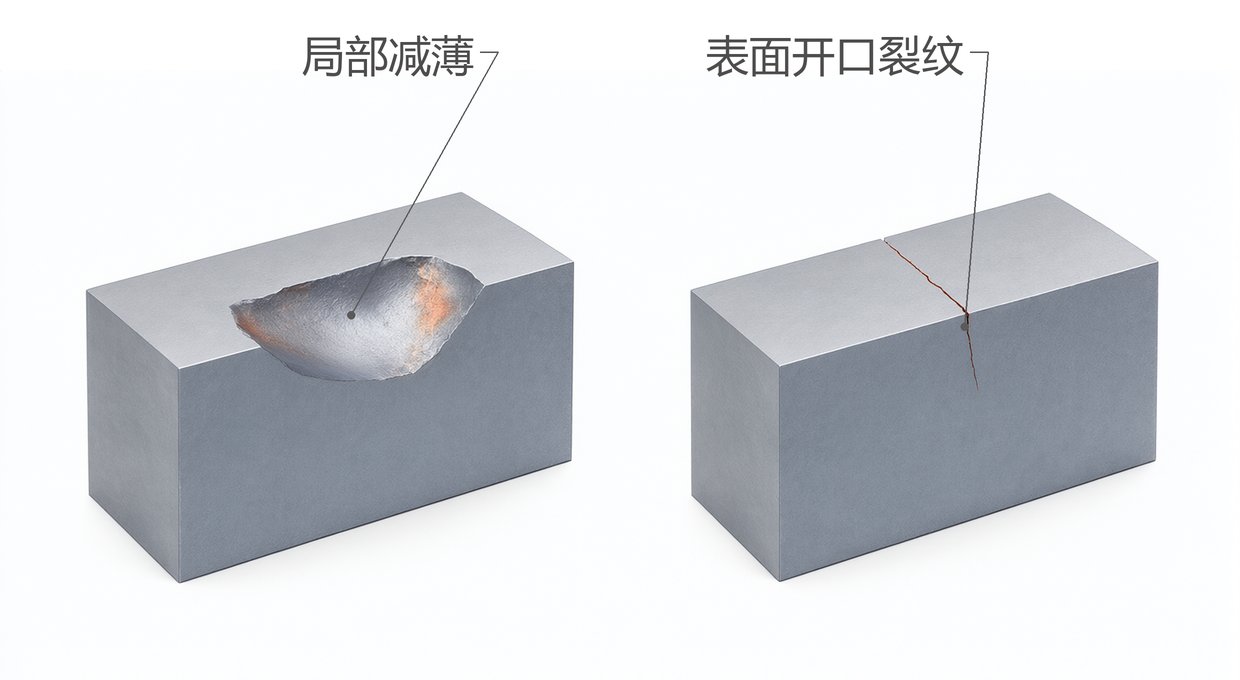

图3 不同损伤形态须分别选择相应检测方法。左为局部减薄，右为表面开口裂纹。形态示意，依据GB/T 26610.2—2022第7.1.5条（印刷页4）。
第7.1.6条指出，允许选用在线监测方法对存在相应损伤形态的设备进行监测，监测数据是风险评估的原始数据来源之一。条文将监测数据列为风险评估数据来源之一，没有把监测自动等同于某个有效性等级；是否达到某一级仍要回到六项因素论证。
五、把要求写进计划
作为条件判读示例，设某设备已评为高风险，针对其待检损伤选用的方法经核查只有中度有效。判读：按 7.2.2，高风险设备的最低要求是“中高度有效及以上”，中度有效未达到本条最低要求，检验策略应调整。
但仅凭这一未达标事实，不能判断该具体设备应当停用；该条规定检测方法有效性的选用原则，不能单独据此作出设备停用决定。
“高风险必须高度有效”是典型误读。第7.2.2条要求中高度有效及以上，中高度有效即已满足最低要求。
下面的记录栏用于把判断依据留在检验计划中，可按设备或部件逐项填写：
- 设备/部件标识：____
- 风险等级及评估依据、日期：____
- 主要损伤模式与失效模式：____
- 该风险等级对应的最低有效性级别（7.2.2）：____
- 拟用检测方法与检验类型：____
- 六项因素逐项论证要点：____
- 论证所得有效性级别：____
- 是否满足最低要求（是/否）：____
- 不满足时的调整措施与责任人：____
- 在线监测数据来源（如有）：____
六、自测后再核对
- 高风险设备的最低有效性要求是什么？ 答： 中高度有效及以上级别。这是第7.2.2条的选用要求，最低级别不是高度有效。
- 为什么不能只凭无损检测方法名称判定有效性级别？ 答： 第7.2.1.1条要求确定有效性时应考虑检验类型、设备或部件结构、损伤模式及失效模式、损伤速率或敏感性、检测方法和频次、受检区域可检程度六项因素，方法名称本身不足以定级。
- 在线监测数据在风险评估中是什么角色？ 答： 7.1.6 允许对存在相应损伤形态的设备采用在线监测，监测数据是风险评估的原始数据来源之一；但监测不自动等同某个有效性等级。
匹配逻辑可概括为：风险等级定下限（7.2.2），六项因素论证具体方法能否达到下限（7.2.1.1），多种损伤形态分别选方法（7.1.5），在线监测作为数据来源补充（7.1.6）。编制检验计划时，建议将风险等级、损伤形态、方法有效性依据及核对结论一并记录。
具体检测方法的等级还需结合本标准表2—表4及其适用条件核查；检验周期、设备使用决定和法定检验要求应按各自适用依据确定。
下一步可直接在检验计划中核对：所填有效性级别，是否有针对该损伤形态、结构及可检条件的证据；若未达到对应下限，记录调整措施与责任人。
