📚 检验师备考知识点

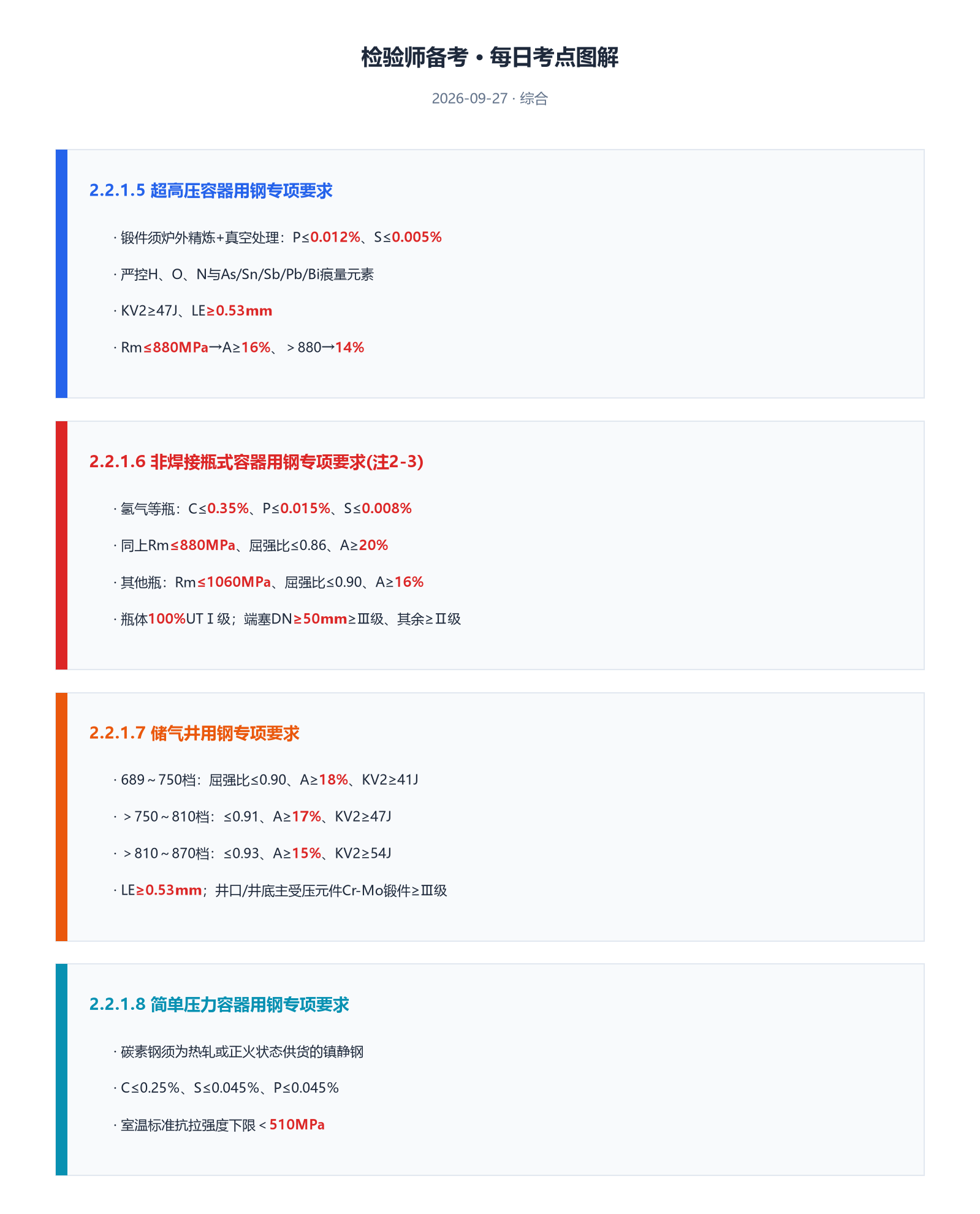

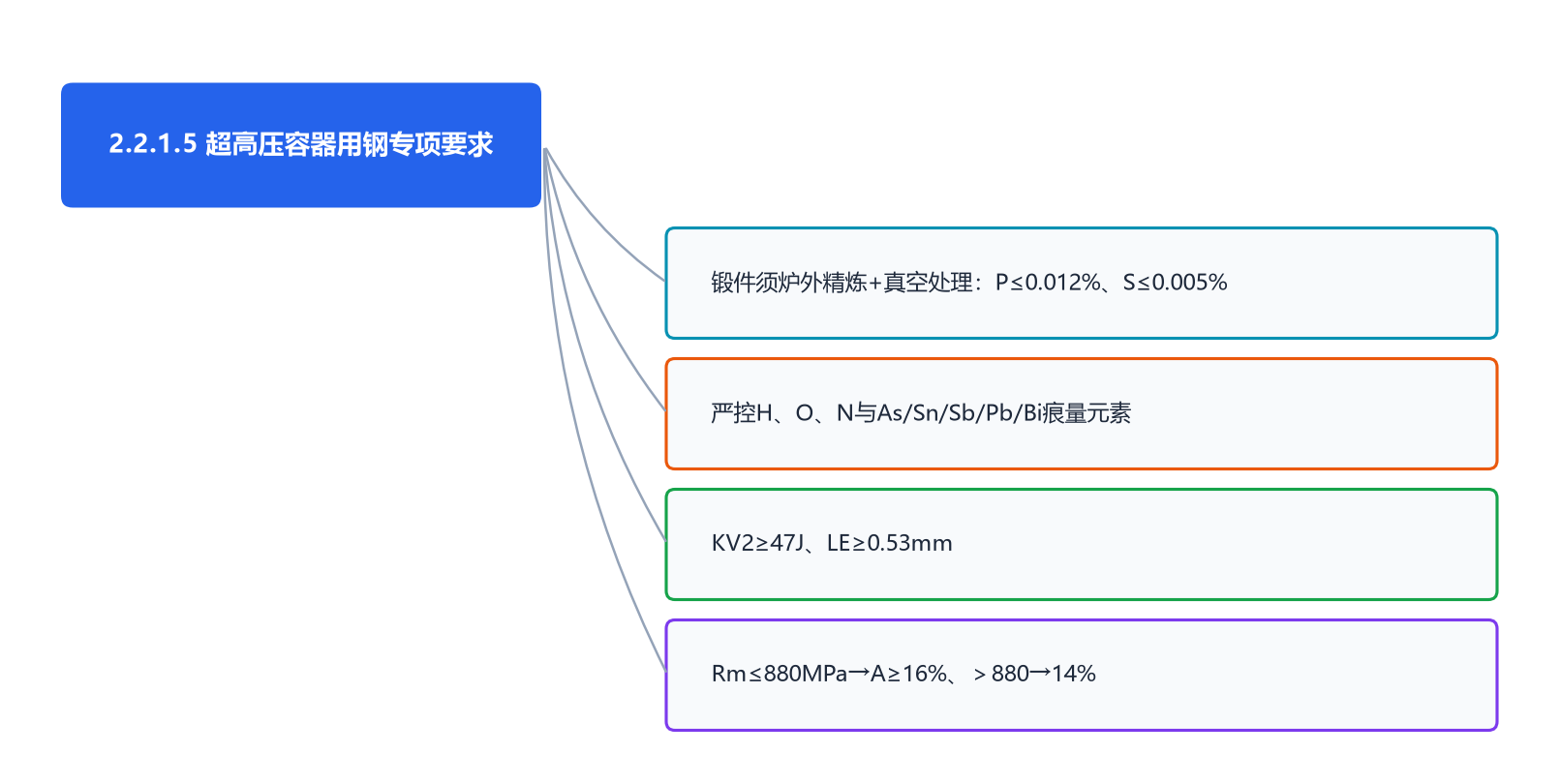

2.2.1.5 超高压容器用钢专项要求 2.2.1.5.1 化学成分(熔炼分析) 超高压容器用钢锻件，应当经炉外精炼工艺冶炼并且经真空处理，P ≤ 0.012%、S≤0.005%，并且严格限定钢中氢(H)、氧(O)、氮(N)气体含量及砷 (As)、锡(Sn)、锑(Sb)、铅(Pb)、铋(Bi)等有害痕量元素的含量。 2.2.1.5.2 力学性能 超高压容器受压元件用钢锻件的制造单位，应当提供室温力学性能，包括屈服强度、抗拉强度、断后伸长率、断面收缩率、夏比(V型缺口)冲击吸收能量和侧膨胀值，以及设计温度下材料的屈服强度、抗拉强度、断后伸长率和断面收缩率。其中KV₂≥47J，LE≥0.53mm，当R_m≤880MPa时，A≥16%；当R_m＞880MPa时，A≥14%。当改变冶炼、锻造或者热处理工艺时，还应当提供锻件的断裂韧性(K_IC)和韧脆转变温度(FATT₅₀)，其中K_IC≥130MPa·m^1/2。

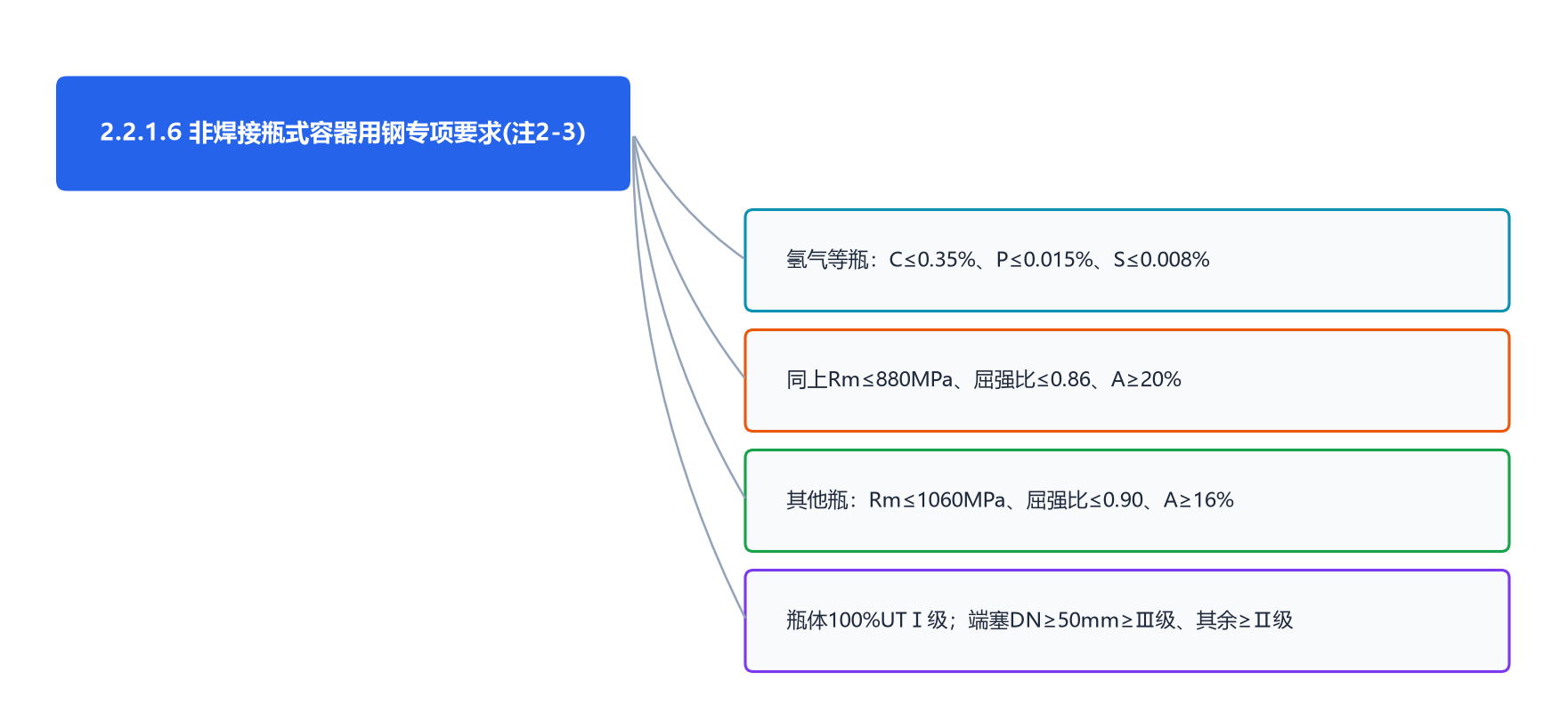

2.2.1.6 非焊接瓶式容器用钢专项要求(注2-3) 2.2.1.6.1 瓶体用钢材 2.2.1.6.1.1 冶炼和热处理 (1)瓶体用钢材应当采用电炉或者氧气转炉冶炼，加炉外精炼并且经过真空处理； (2)瓶体在加工成型以后，进行调质(淬火+回火)热处理，热处理后的瓶体金相 组织应当为回火索氏体。 2.2.1.6.1.2 化学成分和力学性能 (1)盛装氢气、天然气和甲烷等压缩气体用瓶式容器，其瓶体用钢材化学成分， C≤0.35%、P≤0.015%、S≤0.008%；经热处理后瓶体力学性能，R_m≤880MPa、屈强比(R_eL/R_m，R_eL为屈服强度)≤0.86、A≥20%；设计要求的冲击试验温度下的KV₂≥47J，LE≥0.53mm，横向取样； (2)盛装本条第(1)项以外其他压缩气体用瓶式容器，其瓶体用钢材化学成分，P≤0.020%、S≤0.010%；经热处理后瓶体力学性能，R_m≤1060MPa、R_eL/R_m≤0.90、A≥16%；设计要求的冲击试验温度下的KV₂≥47J，LE≥0.53mm，横向取样。 2.2.1.6.1.3 超声检测 瓶体用钢材应当按照NB/T 47013 进行100%超声检测，合格级别为Ⅰ级。 2.2.1.6.2 端塞用钢材 端塞用钢材应当与瓶体材料相匹配并且采用钢锻件，钢锻件应当符合NB/T 47008《承压设备用碳素钢和合金钢锻件》、NB/T 47009《低温承压设备用低合金钢 锻件》或者NB/T 47010《承压设备用不锈钢和耐热钢锻件》的规定。与介质接触并 且公称直径大于或者等于50mm 的钢锻件，不得低于Ⅲ级；其余锻件，不得低于Ⅱ级。

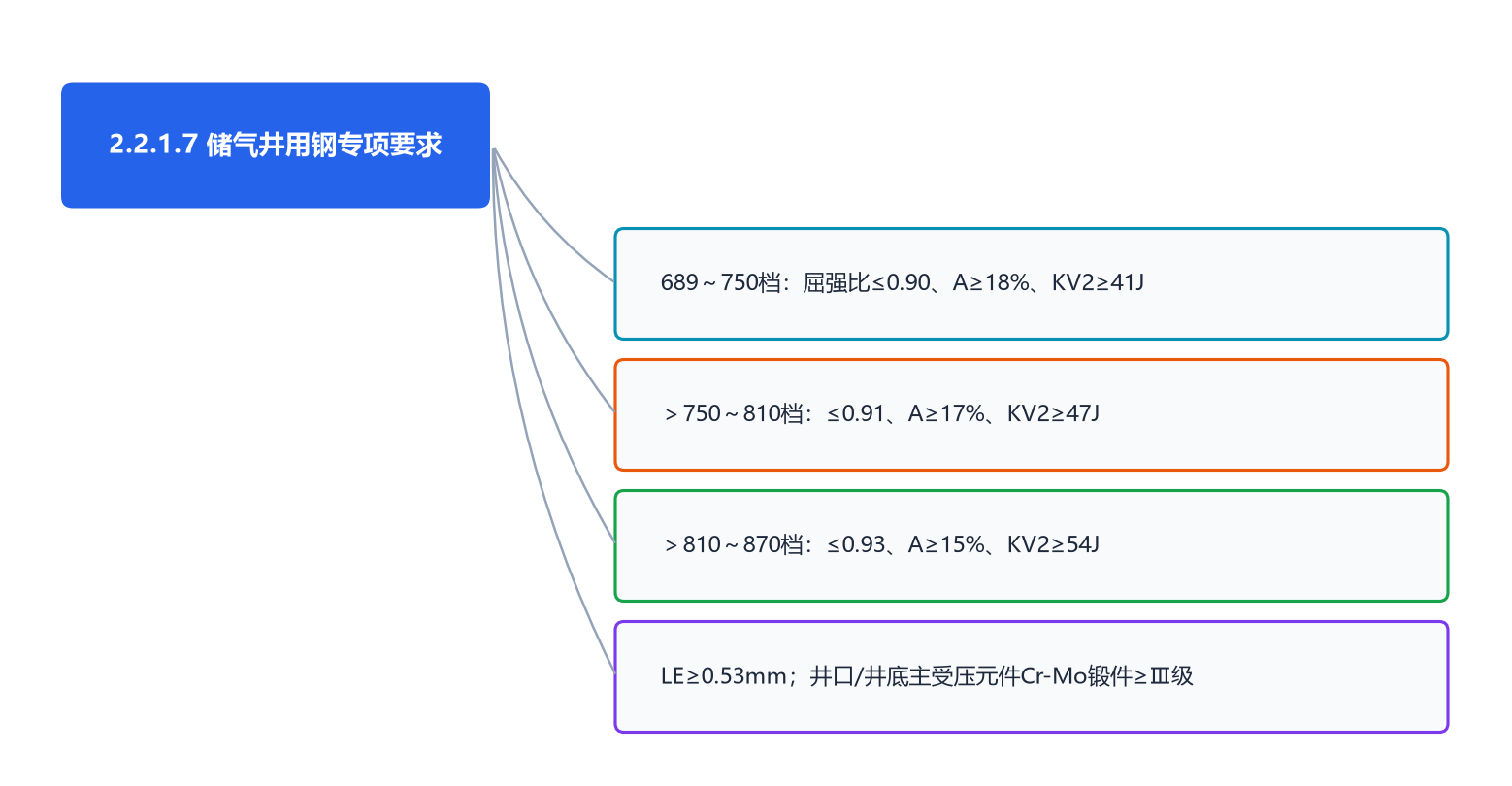

2.2.1.7 储气井用钢专项要求 2.2.1.7.1 井管和接箍用钢管 力学性能应当符合以下要求： (1)当标准抗拉强度下限值689MPa＜R_m≤750MPa时，R_eL/R_m≤0.90，断后伸长率A≥18%，设计要求的冲击试验温度下的KV₂≥41J(横向取样，下同)，LE≥0.53mm； (2)当750MPa＜R_m≤810MPa时，R_eL/R_m≤0.91、A≥17%、KV₂≥47J，LE≥0.53mm； (3)当810MPa＜R_m≤870MPa时，R_eL/R_m≤0.93、A≥15%、KV₂≥54J，LE≥0.53mm。 2.2.1.7.2 井口装置与井底装置用钢材 储气井井口装置与井底装置的主要受压元件的材料，应当采用Cr-Mo 钢锻件， 级别为Ⅲ级以上(包括Ⅲ级)，符合NB/T 47008 的要求。

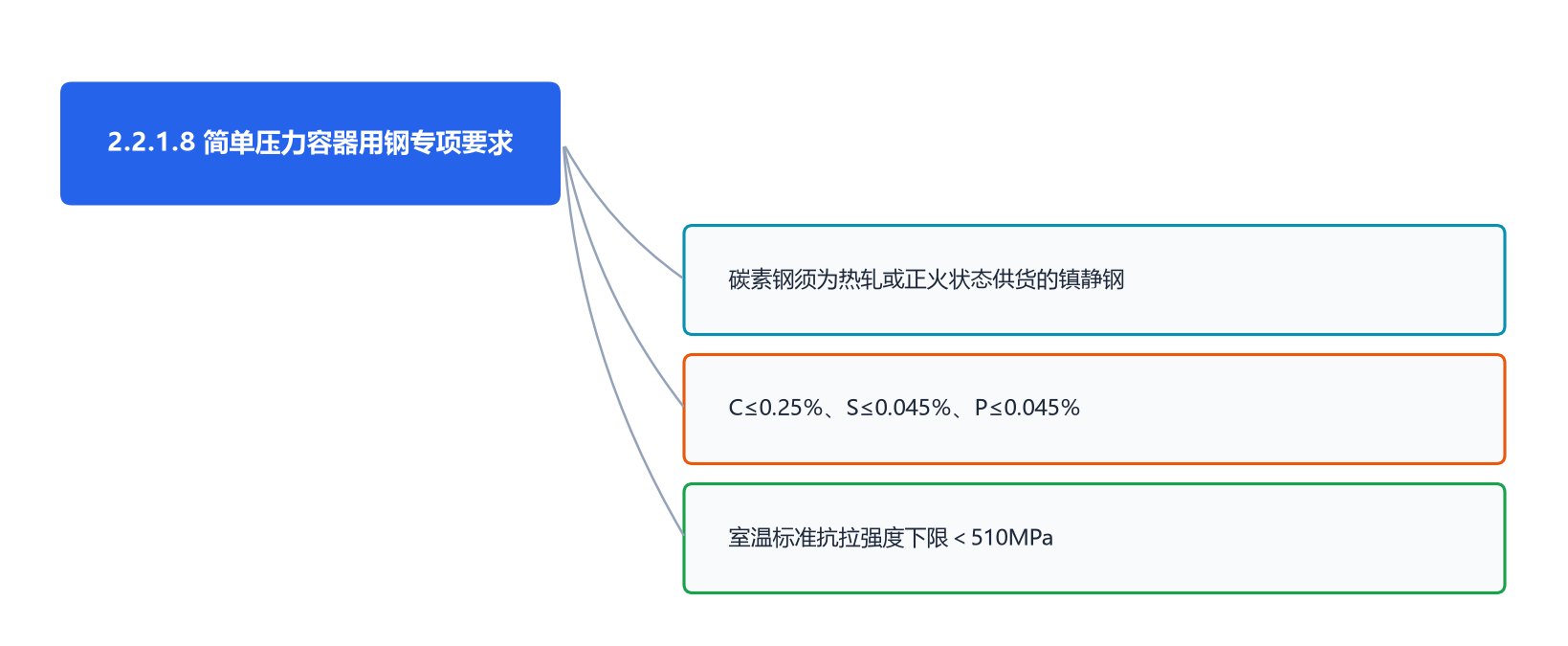

2.2.1.8 简单压力容器用钢专项要求 简单压力容器用碳素钢应当满足以下要求： (1)供货状态为热轧或者正火的镇静钢； (2)化学成分，C≤0.25％、S≤0.045％、P≤0.045％； (3)室温下标准抗拉强度下限值小于510MPa。 注2-3：非焊接瓶式容器、储气井、简单压力容器的含义见附件A。
