横波探头：K 值定了，为什么 cosβ/cosα、tanα/tanβ 就都定了

2026-09-07 · 归档于对话查询 · 来源：通用超声检测知识 + NB/T 47013.3

结论一句话：K 值本身就是钢中折射角 β 的正切（K = tanβ），K 定 → β 定；而楔块里的入射角 α 又被折射定律唯一锁定（sinα = c₁/c₂ · sinβ，两个声速都是材料常数）→ α 也定。两个角都成了确定常数，它们的任意三角函数组合当然是定值。

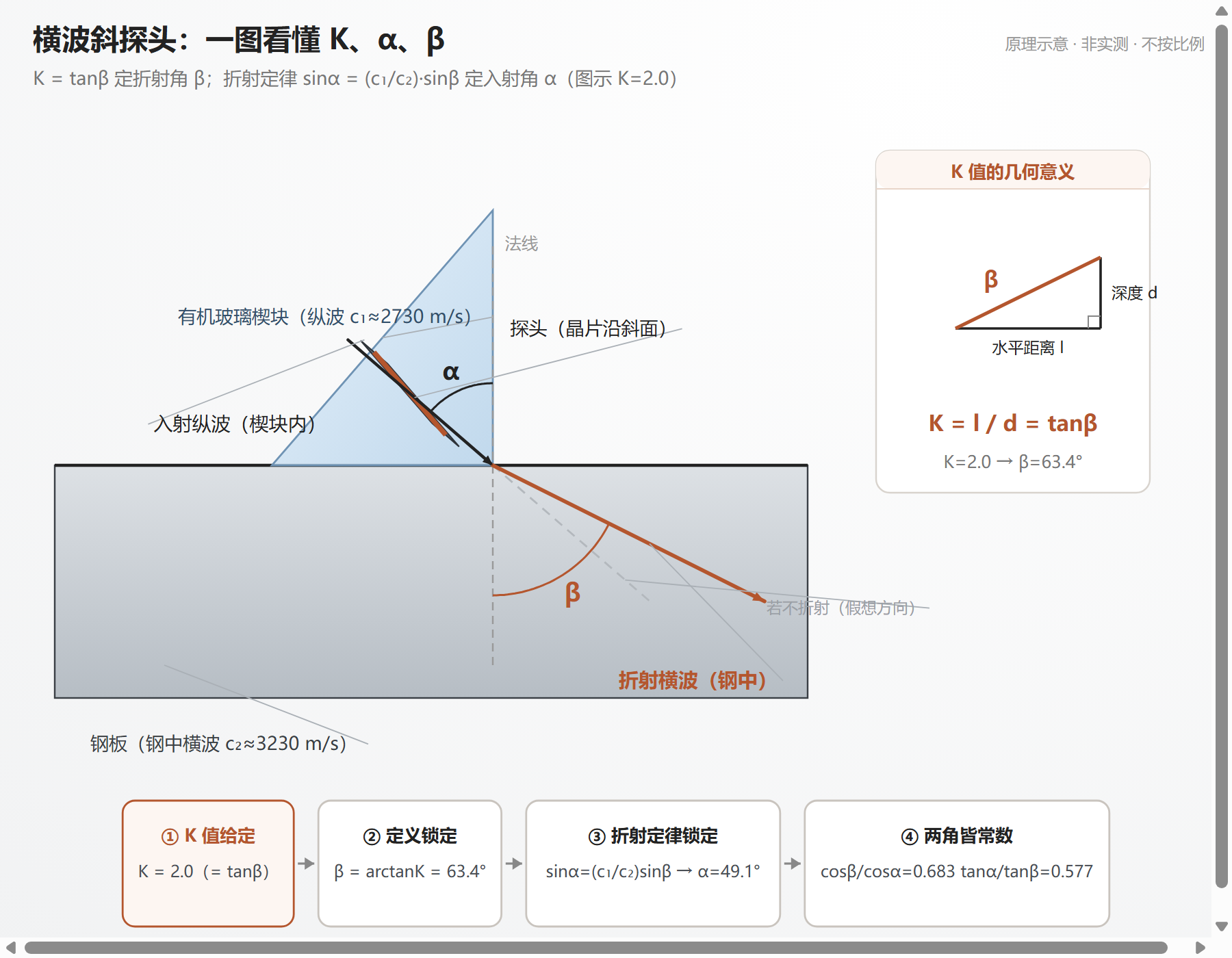

图1 教材式剖面图：一图看懂 K、α、β 的锁定关系（K=2.0 实算角度）

声波从慢介质（有机玻璃 c₁=2730）进入快介质（钢横波 c₂=3230），波速变快，声束必定远离法线弯折（就像购物车轮子从水泥地冲进光滑地砖，行进方向会向外偏）。
这个"弯折量"由折射定律唯一决定：sinα / c₁ = sinβ / c₂。声速比固定，所以 α 和 β 一一对应。
K 值探头巧妙之处：厂家把楔块角度磨好，让 β 正好是 45°(K1)、56.3°(K1.5)、63.4°(K2)…你拿到 K 值，就等于同时知道 β 和 α，无需现场再算。

K 值给定探头标称值

β = arctan K
定义锁定

β 唯一确定钢中折射角

sinα = (c₁/c₂)·sinβ
Snell 折射定律
声速比=材料常数

α 唯一确定楔块入射角

两角均为常数
没有自由变量

所有比值为定值cosβ/cosα、tanα/tanβ

链条上没有任何自由变量——K 定 → β 定 → α 定 → 下游所有三角函数组合必然是定值。

K 值	折射角 β	入射角 α	cosβ/cosα	tanα/tanβ
1.0	45.0°	36.7°	0.882	0.745
1.5	56.3°	44.7°	0.780	0.660
2.0	63.4°	49.1°	0.683	0.577
2.5	68.2°	51.7°	0.599	0.506

计算条件：c₁（有机玻璃纵波）= 2730 m/s，c₂（钢横波）= 3230 m/s。换用声速不同的楔块材料时 α 和两比值会变，但"K 定 → 一切定"的逻辑不变。

cosβ/cosα：楔块内声程与钢中声程的几何换算系数，用于探头前沿修正、水平/深度定位计算。
tanα/tanβ：入射面与反射面几何关系（端角检测、缺陷定位三角换算）中的比例系数。
正因为"K 定 → α、β 定"，厂家和标准才能按 K 值直接给出每个探头的定位计算系数，现场无需重新推导——这是 K 值探头标准化的根基（NB/T 47013.3 的 K 值系列即建立在此）。

"K 定角定，角定值定。" K 是 β 的正切（定义锁定），α 由折射定律锁定（物理锁定）——两次锁定之后，所有关于 α、β 的三角函数组合都没有自由度了。

来源：通用无损检测（超声检测）专业知识（Snell 折射定律、K 值探头定义）；探头 K 值系列见 NB/T 47013.3。数值为本机 python 实算。
