长横孔回波：距离加倍降 9dB、直径加倍升 3dB，为什么公式算出的都是正数
2026-09-07 · 归档于 对话查询 · 来源：统编教材《超声检测(第2版)》3.4.2
结论公式 \(\Delta_{12} = 20\lg(P_1/P_2)\) 算出的正数，永远是"分子那个孔"比"分母那个孔"高多少 dB——它本身不带"上升/下降"方向，方向是文字表述对"跟谁比"的翻译：
- 距离加倍（\(x_2=2x_1\)，直径同）：\(\Delta=30\lg2=\)+9dB，近孔 \(x_1\) 在分子 → 意思是"近孔比远孔高 9dB"，等价于"距离加倍，回波下降 9dB"；
- 直径加倍（\(D_{f1}=2D_{f2}\)，距离同）：\(\Delta=10\lg2=\)+3dB，大孔在分子 → 意思是"大孔比小孔高 3dB"，即"直径加倍，回波上升 3dB"。
两者用同一个 \(\Delta\) 定义（下标 1 恒在分子），所以恒为正。若把比值倒过来写 \(20\lg(P_2/P_1)\)，立刻得 −9dB——正负完全取决于比值方向，9 与 3 的物理规律本身没有矛盾。

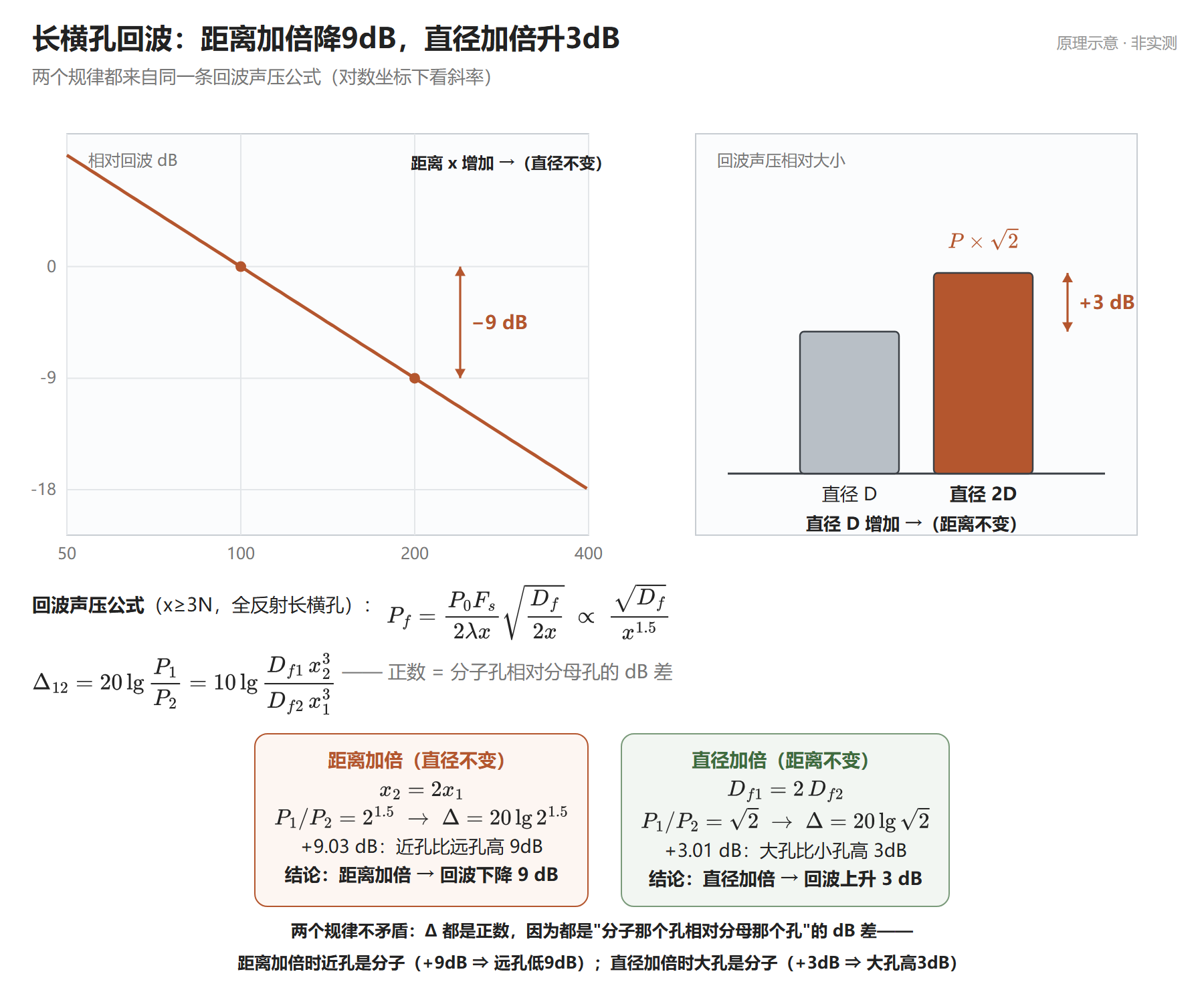

图1 一图看懂：同一条声压规律的两个侧面
图1 左：直径不变时回波随距离衰减（对数坐标下斜率恒定），100→200mm 一档正好 −9dB。右：距离不变时直径加倍，回波声压 ×√2（+3dB）。中部为长横孔回波声压公式与 dB 差公式。底部两张卡片分别对应两个推导链。
推导链（教材 3.4.2 原式）
- 回波声压（\(x \geq 3N\)，全反射长横孔）：
\[ P_f = \frac{P_0 F_s}{2\lambda x}\sqrt{\frac{D_f}{2x}} \;\;\propto\;\; \frac{\sqrt{D_f}}{x^{1.5}} \]
- 距离在分母 3/2 次方 → \(x_2 = 2x_1\) 时 \(P_2/P_1 = 2^{-1.5}\)，\(20\lg(P_1/P_2) = 30\lg2 = \)9.03dB
- 直径在根号分子 → \(D_{f1} = 2D_{f2}\) 时 \(P_1/P_2 = \sqrt{2}\)，\(20\lg\sqrt{2} = \)3.01dB
- 教材原式：\(\Delta_{12} = 10\lg\dfrac{D_{f1}\,x_2^3}{D_{f2}\,x_1^3}\) —— 把"分子孔"换成自己想比的方向即可
易错点
- dB 差的正负 ≠ 回波升/降的绝对方向，必须先问"谁在分子"（跟谁比）。
- 考试写法陷阱：题目问"回波下降多少dB"，答案写 9（不带负号）；若问 \(\Delta_{21}\) 为多少，才是 −9dB。
- 9dB、3dB 的来源不同：\(9 = 30\lg 2\)（距离三次方项），\(3 \approx 20\lg\sqrt{2} = 10\lg 2\)（直径根号项），别记混。
记忆口诀
"正数看分子：近孔在分子，+9 即远孔低；大孔在分子，+3 即大孔高。"
来源：统编教材《超声检测(第2版)》(郑晖、林树青主编) 3.4.2 长横孔回波声压（Zotero-全国特种设备无损检测人员资格考核统编教材·超声检测(第2版).md）；数值为本机 python 实算。
